Jak budeme testovat
Dnešní testy budou poměrně jednoduché. Dnes budeme testovat pouze jedinou grafickou kartu, kterou je Sapphire Nitro+ RX 470 8GB jejíž recenzi naleznete zde.
Sapphire Nitro+ RX 470 8GB
GPU
|
Chip
Variant
Family
|
Velikost
Transistory
Výroba
|
SP
TMU
ROP
|
VRAM
Velikost
Bus
/Clock
|
Base Clock
Turbo Clock
Real Clock
|
Interface
TDP
|
Sapphire Nitro+ RX 470 8GB
|
Ellesmere
Ellesmere PRO
GCN 4nd GEN
|
232 mm2
5,700 million
14nm FinFET (GloFo)
|
2048
128
32
|
GDDR5
8,192 GB
256b
/8000
|
1260 MHz
1260 MHz
1260 MHz
|
PCIe 3.0 x16
120 W
|
Tuto grafickou kartu budeme testovat ve dvou nastaveních. Jedno měření provedu ve výchozím (default) nastavení grafické karty, tedy v takovém, v jakém si ji běžný uživatel přinese domů a druhé měření pak bude provedeno s nastaveným undervoltingem na 1,000V.
Testovat budu v počítačových hrách typu FPS (First Person Shooter), které jsou na výkon háklivé a které normálně používám pro testy přetaktování. Jedná se počítačové hry Alien: Isolation, Battlefield 4, Crysis 3, Far Cry 4 a The Witcher 3: Wild Hunt.
První grafy, které dnes budeme využívat budou grafy hodnot napětí grafického čipu během měření, na který bude vždy navazovat graf spotřeby (příkonu).
![Graf napětí vzor](images/Alien-ab_GpuVoltageChart.gif)
![Graf spotřeby vzor](images/Alien-ab_GpuPowerChart.gif)

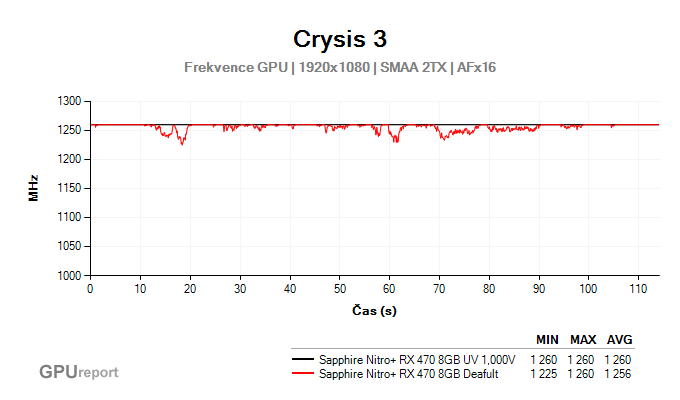

Dalším grafem v našich testech bude průběhový graf frekvence grafické karty, který nám bude signalizovat místa, kde grafická karta mohla narazit na svůj limit spotřeby, což se projeví právě snížením frekvence.
![Graf frekvence vzor](images/Crysis3-ab_GpuClockUsageChart.gif)

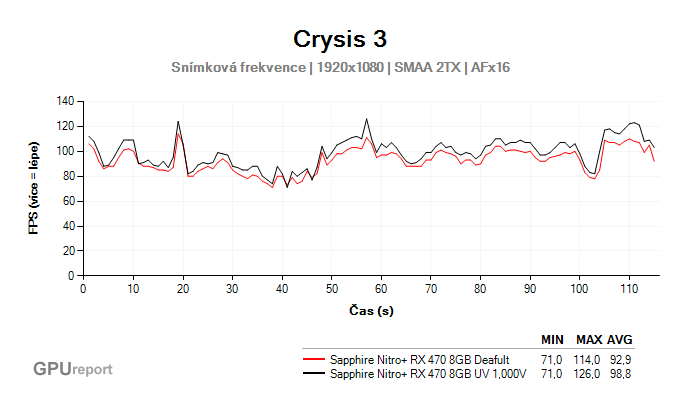

Ukazatelem výkonu grafických karet bude pro nás snímková frekvence, která je v článku vyjádřena grafem průběhovým, včetně minim a maxim.
![Graf snímkové frekvence vzor](images/Crysis3-FrameRateChart.gif)
Sledování provozních vlastností bude zastoupeno hned několika grafy. Jednak nás bude zajímat průběh teplot a rozhodně také nebude chybět graf průběhu otáček ventilátorů chladiče. Výsledná hlučnost grafické karty, která je dána právě otáčkami ventilátorů, pak bude znázorněna samostatným grafem výsledkovým.
![Graf teploty vzor](images/Witcher3-ab_GpuTemperatureChart.gif)
![Graf otáček ventilátorů vzor](images/Witcher3-ab_GpuFanTachometerChart.gif)
![Graf hlučnosti vzor](images/Witcher3-ResulNoiseChart.gif)
Víme tedy, co a jak budeme testovat, takže zbývá pouze uvést testovací sestavu a můžeme se směle pustit do našich dnešních měření.
Testovací sestava |
Procesor |
Intel Core I7-4790k 4400 MHz |
Základní deska |
Asus Maximus VII RANGER, Intel Z97 |
RAM |
Kingston HyperX Fury, 16GB (2x8GB) DDR3 1866 |
SSD |
Kingston SSDNow V300 - 120GB |
Zdroj |
EVGA SuperNOVA Gold 850 G2 |
Operační systém |
Windows 10 (64-bit) |
Monitor |
Samsung U28E590D 28", 3840x2160, FreeSync |
Ovladače |
RSCRE 17.2.1 |
