Jak Radeon RX 5700 povýšit na XT (NÁVOD)
Společnost AMD minulý měsíc vydala své nové grafické karty řady RX 5700. První a výkonnější Radeon RX 5700 XT a posléze také jeho slabší a levnější verzi Radeon RX 5700. Já se dnes zaměřím právě na ten Radeon slabší a ukážu vám, jak snadno z něj můžete vytvořit jeho výkonnějšího bratříčka XT!
gpureport.cz  Pavel Šantrůček  21.08.2019

OBSAH:
1. Radeon RX 5700 a jeho omezení
5. Tom Clancy's: The Division 2
2. SoftPowerPlayTable (SPPT)
6. Rage 2
3. Strange Brigade
7. Wolfenstein: Yongblood
4. Battlefield V
8. Závěr


Radeon RX 5700 a jeho omezení

Nežli se ale pustíme do práce na upgradování našeho Radeonu RX 5700 do verze XT, nebylo od věci se nejdříve podívat na to, s jakými omezeními budeme dnes muset bojovat. Obě grafické karty, tedy jak Radeon RX 5700 XT, tak také “bezpřívlastkový” Radeon RX 5700, totiž využívají služeb stejného grafického čipu NAVI 10, a je tedy jasné, že společnost AMD musela grafickou kartu Radeon RX 5700 někde “zaříznout”, aby její výkon nemohl konkurovat dražšímu Radeon RX 5700 XT. Tato omezení pak můžeme rozdělit do dvou skupin.

Omezení hardware

Jak už jsem se zmínil, obě grafické karty Radeon RX 5700/XT využívají stejný grafický čip NAVI 10. Tento grafický čip je však stejný pouze názvem, ve skutečnosti grafická karta Radeon RX 5700 XT využívá čip v plné konfiguraci NAVI 10 XT a grafická karta Radeon RX 5700 pak jeho “ořezanější” verzi NAVI 10 XL.



Varianty grafického čipu NAVI 10

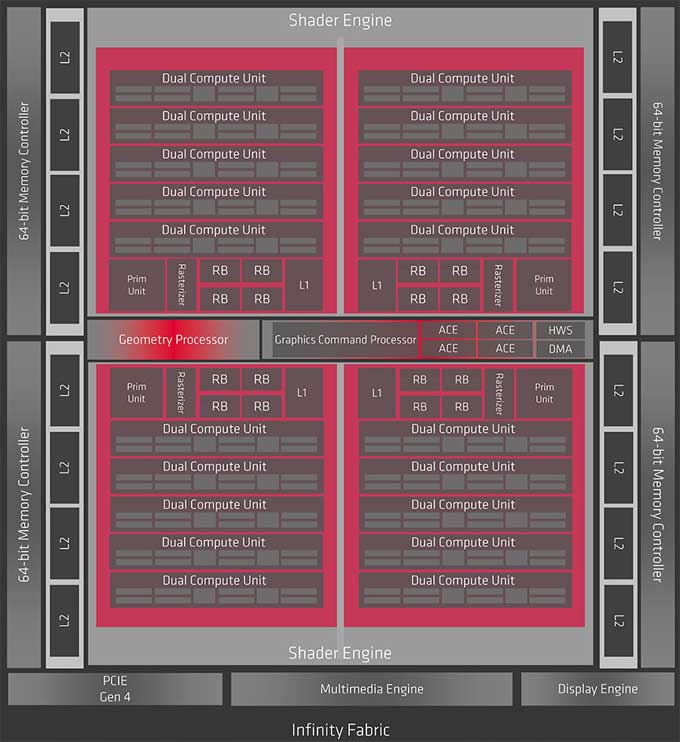

Blokové schéma



Jak můžete z blokového schéma grafického čipu NAVI 10 XL vyčíst, v tomto grafickém čipu byly deaktivovány 4 bloky CU (Compute Unit) s celkem 256 výpočetními jednotkami SP (Stream processory) a 16 TMU (Texture Mapping Unit). Vše ostatní zůstalo na svém místě a my tak můžeme říci, že díky těmto zásahům v architektuře čipu tak původní grafický čip NAVI 10 XT přišel o 10 % aritmetického a texturovacího výkonu.

Popravdě to není příliš moc a vy byste tak tento úbytek výkonu pocítili pouze v počítačových hrách, které jsou zrovna na výpočetním a textůrovacím výkonu závislé. V jiných počítačových hrách by pak výkony obou grafických karet řady RX 5700 byly víceméně velmi podobné a tak společnost AMD musela přistoupit k omezení ještě dalšímu (softwareovému).

Omezení software (frekvence a TDP)

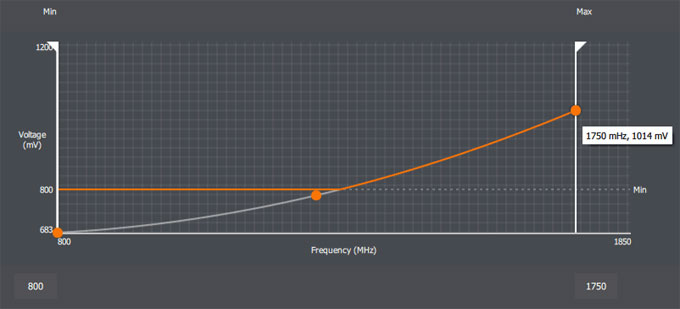

Vf curve (stavy napětí / frekvence)
Blokové schéma
  Radeon RX 5700 Radeon RX 5700
Base clock 1605 MHz 1465 MHz
Boost clock 1755 MHz 1625 MHz
Fmax clock ~2020 MHz 1750 MHz
GFXmax clock 2150 MHz 1850 MHz
TDP 180 W 150 W
Power limit max + 50 % + 20 %



Opět můžete vidět, že oproti Radeon RX 5700 XT v plné konfiguraci, v případě grafické karty Radeon RX 5700 šly dolů jak frekvence, tak také TDP. Toto jsou samozřejmě všechno jen hodnoty teoretické, protože v různých hrách a pod různou zátěží se frekvence grafických čipů pohybují v různých frekvenčních stavech, nicméně právě na těchto hodnotách záleží, kam až nám frekvence grafického čipu mohou vystoupat. Čím výše jsou tyto limitní hodnoty nastaveny, tím také vyšší frekvenci může grafický čip dosáhnout, obzvláště pak, pokud grafická karta disponuje výkonným chlazením, který udrží čip na nízkých teplotách.

V případě referenčních grafických karet jsem ve Time Spy Stress Test naměřil, že výkonnější Radeon RX 5700 XT dosahuje v průměru o nějakých 8 % vyšších frekvencí, nežli uměle omezovaný Radeon RX 5700.

Myslím, že na úvod do problému by to mohlo stačit. My se nyní pokusíme tato omezení u grafické karty Radeon RX 5700 nějak obejít, i když je snad každému z vás asi jasné, že hardwareová omezení obejdeme jen stěží. Ty 4 deaktivované bloky CU se (s největší pravděpodobností) znovu aktivovat již nedají, takže nám nezbývá prakticky nic jiného, nežli se pokusit obejít alespoň ta omezení v software, která se týkají frekvencí a TDP.


  Další kapitola
