Testy provozních vlastností
Vůbec první věcí, která je u grafické karty měřena je její hlučnost, respektive závislost hlučnosti na otáčkách ventilátorů jejího chladiče. Závislost hlučnosti na otáčkách ventilátorů měřím tak, že postupně zvyšuji otáčky ventilátorů grafické karty a následně pak měřím jejich hlučnost v dBA. Jedná se měření izolované, kdy jediným zdrojem hluku v místnosti je pouze samotná grafická karta, ostatní mechanické komponenty testovací sestavy jsou vypnuty nebo pracují v semi-pasivním režimu (zdroj, HDD, chladič CPU i ostatní systémové ventilátory).

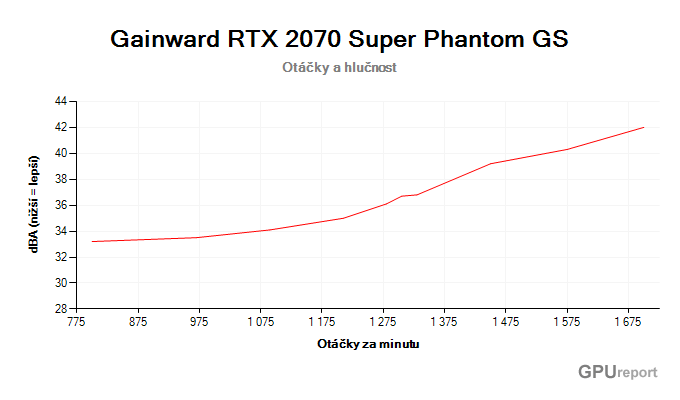

Díky změření této závislosti pak mohu v libovolném místě testů podle otáček ventilátorů vždy přesně určit hlučnost grafické karty. V případě grafické karty Gainward RTX 2070 SUPER Phantom GS byla závislost hlučnosti na otáčkách ventilátorů následující:
3DMark Time Spy Stress Test
Pro měření provozních vlastností grafické karty Gainward RTX 2070 SUPER Phantom GS využívám nástroj 3DMark a jeho zátěžový test s názvem Time Spy Stress Test. Tento test se skládá celkem z 20-ti průchodů minutové scény Time Spy a trvá tak poměrně dlouhých 20 minut, během kterých grafická karta pracuje na plný výkon a zahřeje se tak na svou běžnou provozní teplotu. Teprve po dosažení pracovní teploty grafické karty, nejčastěji v posledním průchodu scény, pak měřím její provozní vlastnosti, jako je například pracovní frekvence, spotřeba, napětí, otáčky ventilátorů chladiče atd. Jak tedy grafická karta Gainward RTX 2070 SUPER Phantom GS v tomto zátěžovém testu dopadla?
Grafická karta Gainward RTX 2070 SUPER Phantom GS disponuje hnedle dvěma BIOSy, a každý z nich nabízí jiný režim provozu. Zatímco BIOS1 je (dle sdělení společnosti Gainward) režimem OC umožňující této grafické kartě dosáhnout maximálního výkonu, BIOS2 pak zase nabízí režim Silent, který této grafické kartě umožňuje zas tišší provoz. Abychom viděli, jaký vliv na provozní vlastnosti mají oba tyto režimy, otestoval jsem grafickou kartu Gainward RTX 2070 SUPER Phantom GS v každém režimu zvlášť a výsledky sloučil do jedněch grafů.
97,4 %
Při testování účinnosti systému chlazení v nástroji 3DMark Time Spy Stress Test grafická karta Gainward RTX 2070 SUPER Phantom GS dosáhla na skóre 97,4 % v OC mode (97,8% v Silent mode) a v těchto testech stability snímkové frekvence tak prošla (minimální hranice je 97 %).

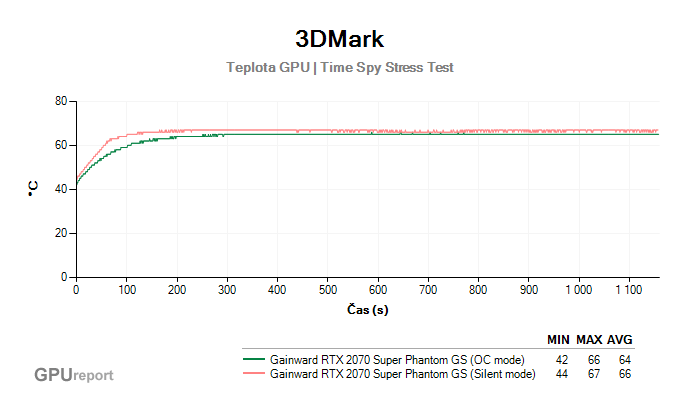

Během testu byly u grafické karty Gainward RTX 2070 SUPER Phantom GS zaznamenány následující hodnoty provozních vlastností:
Provozní vlastnosti
Následující tabulka sumarizuje naměřené hodnoty provozních vlastností, kterých grafická karta Gainward RTX 2070 SUPER Phantom GS v testu 3DMark Time Spy Stress Test dosáhla.
| SUMARIZACE NAMĚŘENÝCH HODNOT |
| Gainward RTX 2070 SUPER Phantom GS |
OC mode |
Silent mode |
Poznámka k měření |
| Pracovní teplota |
65 °C |
67 °C |
měřeno na konci testu |
| Reálná pracovní frekvence |
1 890 MHz |
1 845 MHz |
měřeno jako průměr v posledním průchodu (zaokrouhleno na celé biny) |
| Pracovní napětí |
- |
- |
průměrná hodnota v testu |
| Spotřeba GPU (podle ovladačů) |
212,4 W |
212,7 W |
průměrná hodnota v testu |
| Spotřeba systém |
308 W |
305 W |
měřeno jako průměr v posledním průchodu |
| Spotřeba systém (Crysis 3) |
350 W |
348 W |
měřeno v Crysis 3 (1920x1080p) |
| Otáčky ventilátorů |
1 320 ot/min |
1 210 ot/min |
měřeno na konci testu |
| Hlučnost |
36,7 dBA |
35,0 dBA |
interpolováno z otáček ventilátorů |
Napětí grafického čipu bohužel nebylo možné změřit, protože nástroj MSI Afterburner grafické karty NVIDA SUPER prozatím ještě nezná.
V režimu OC mode (BIOS1) se teploty grafické karty Gainward RTX 2070 SUPER Phantom GS na konci zátěžového testu držely na 65 °C při otáčkách ventilátorů kolem 1 320 ot/min, které při této rychlosti generovaly nízkou hlučnost 36,7 dBA. Frekvence grafického čipu se pak pohybovala v průměru na 1 890 MHz.
V režimu Silent mode (BIOS2) pak teploty této grafické karty byly 67°C při otáčkách ventilátorů jen 1210 ot/min a hlučnosti jen 35 dBA. Frekvence grafického čipu nám pak klesla o 45 MHz na 1 845 Mhz.
Pokud bych si měl vybrat já, klidně bych grafickou kartu Gainward RTX 2070 SUPER Phantom GS nechal nastavenou v režimu Silent mode (BIOS2), a to i za za cenu lehce vyšší teploty a také o ty tři biny (bin = 15MHz) nižší frekvence grafického čipu. Nižší frekvence sice znamená také nižší výkon, ale ty rozdíly ve frekvencích jsou tak malé, že se to na výkonu grafické karty může projevit jen minimálním rozdílem. Odměnou by mi pak byl funkční semi-pasivní režim ventilátorů (Zero RPM Fan) a samozřejmě také nižší hlučnost.
Pokud se podíváte na graf dosažených limitů, tak grafická karta Gainward RTX 2070 SUPER Phantom GS v průběhu celého testu narážela na svůj limit spotřeby (zelená barva). Doporučoval bych proto, jakmile si tuto kartu namontujete do svého počítače, ihned zvýšit její limit spotřeby (třeba v nástroji Afterburner, nebo přímo v nástroji Expertool), možná se tak dočkáte i o něco vyšší frekvence.
