Testy provozních vlastností
Vůbec první věcí, která je u grafické karty měřena je její hlučnost, respektive závislost hlučnosti na otáčkách ventilátorů jejího chladiče. Závislost hlučnosti na otáčkách ventilátorů měřím tak, že postupně zvyšuji otáčky ventilátorů grafické karty a následně pak měřím jejich hlučnost v dBA. Jedná se měření izolované, kdy jediným zdrojem hluku v místnosti je pouze samotná grafická karta, ostatní mechanické komponenty testovací sestavy jsou vypnuty nebo pracují v semi-pasivním režimu (zdroj, HDD, chladič CPU i ostatní systémové ventilátory).

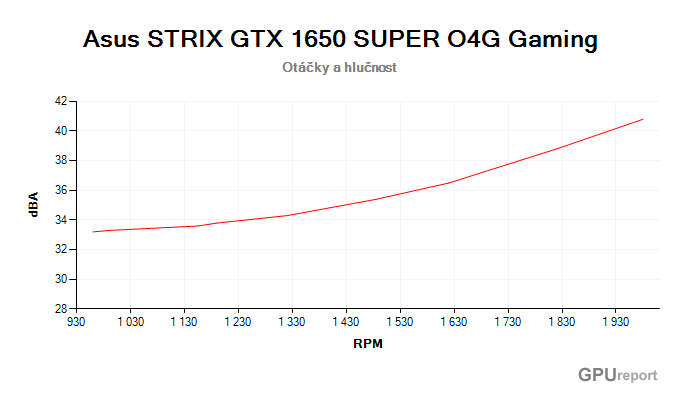

Díky změření této závislosti pak mohu v libovolném místě testů podle otáček ventilátorů vždy přesně určit hlučnost grafické karty. V případě grafické karty Asus STRIX GTX 1650 SUPER O4G Gaming byla závislost hlučnosti na otáčkách ventilátorů následující:
3DMark Time Spy Stress Test
Pro měření provozních vlastností grafické karty Asus STRIX GTX 1650 SUPER O4G Gamingvyužívám nástroj 3DMark a jeho zátěžový test s názvem Time Spy Stress Test. Tento test se skládá celkem z 20-ti průchodů minutové scény Time Spy a trvá tak poměrně dlouhých 20 minut, během kterých grafická karta pracuje na plný výkon a zahřeje se tak na svou běžnou provozní teplotu. Teprve po dosažení pracovní teploty grafické karty, nejčastěji v posledním průchodu scény, pak měřím její provozní vlastnosti, jako je například pracovní frekvence, spotřeba, napětí, otáčky ventilátorů chladiče atd. Jak tedy grafická karta Asus STRIX GTX 1650 SUPER O4G Gaming v tomto zátěžovém testu dopadla?
Grafická karta Asus STRIX GTX 1650 SUPER O4G Gaming disponuje hnedle dvěma BIOSy, a každý z nich nabízí jiný režim provozu. Zatímco P-mode (Performance mode) by měl být režimem umožňující této grafické kartě dosáhnout maximálního výkonu bez ohledu na její hlučnost, v Q-mode (Quiet mode) by pak zase tato grafická karta měla dosahovat co nejtiššího chodu. Abychom viděli, jaký vliv na provozní vlastnosti mají oba tyto režimy, otestoval jsem grafickou kartu Asus STRIX GTX 1650 SUPER O4G Gaming v každém režimu zvlášť a výsledky sloučil do jedněch grafů.
99,6 %
Při testování účinnosti systému chlazení v nástroji 3DMark Time Spy Stress Test grafická karta Asus STRIX GTX 1650 SUPER O4G Gaming dosáhla na skóre 99,6 % v P-mode (99,7 % v Q-mode) a v těchto testech stability snímkové frekvence tak prošla (minimální hranice je 97 %).

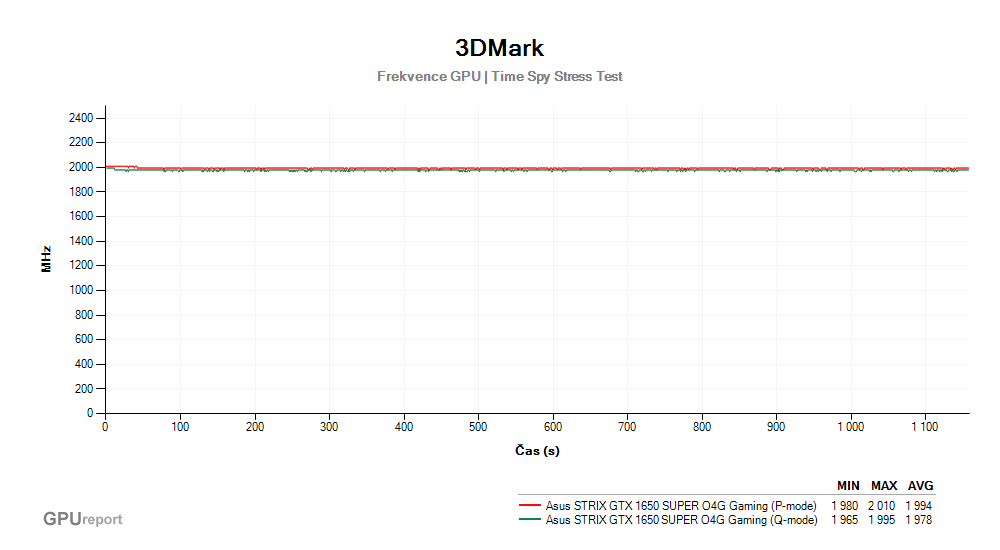

Během testu byly u grafické karty Asus STRIX GTX 1650 SUPER O4G Gaming zaznamenány následující hodnoty provozních vlastností:
Time Spy Stress Test
Následující tabulka sumarizuje naměřené hodnoty provozních vlastností, kterých dosáhla grafická karta Asus STRIX GTX 1650 SUPER O4G Gaming v testu 3DMark Time Spy Stress Test.
| SUMARIZACE NAMĚŘENÝCH HODNOT |
| Asus STRIX GTX 1650 SUPER O4G Gaming |
P-mode |
Q-mode |
Poznámka k měření |
| Teplota GPU |
54 °C |
58 °C |
měřeno na konci testu |
| Reálná frekvence GPU |
1 995 MHz |
1 980 MHz |
měřeno jako průměr v posledním průchodu (zaokrouhleno na celé biny) |
| Napětí GPU |
1,042 V |
1,041 V |
průměrná hodnota v testu |
| Spotřeba GPU (podle ovladačů) |
97,5 W |
97,7 W |
průměrná hodnota v testu |
| Spotřeba VGA (skutečná) |
103,8 W |
103,8 W |
měřeno jako průměr v posledním průchodu |
| Spotřeba celý systém |
175,9 W |
175,5 W |
měřeno jako průměr v posledním průchodu |
| Otáčky ventilátorů |
1 620 ot/min (FAN1)
1 620 ot/min (FAN2) |
1 200 ot/min (FAN1)
1 200 ot/min (FAN2) |
měřeno na konci testu |
| Hlučnost |
36,5 dBA |
33,8 dBA |
interpolováno z otáček ventilátorů |
Ve výchozím režimu Performance mode (P-mode) teploty grafické karty Asus STRIX GTX 1650 SUPER O4G Gaming na konci zátěžového testu dosahovaly na velmi nízkých 54°C při otáčkách ventilátorů kolem 1620 ot/min, které při této rychlosti generovaly nízkou hlučnost 36,5 dBA. Frekvence grafického čipu se pak pohybovala v průměru na velmi vysokých 1995 MHz.
V režimu Quiet mode (Q-mode) nám pak teploty grafické karty stouply a dosahovaly na 58°C. Otáčky ventilátorů chladiče nám klesly ke hranici 1200 ot/min a hlučnost grafické karty se tak dostala na téměř neslyšných 33,8 dBA. Průměrná frekvence grafického čipu nám pak klesla jen lehce (1 bin) na 1980 Mhz.
| |

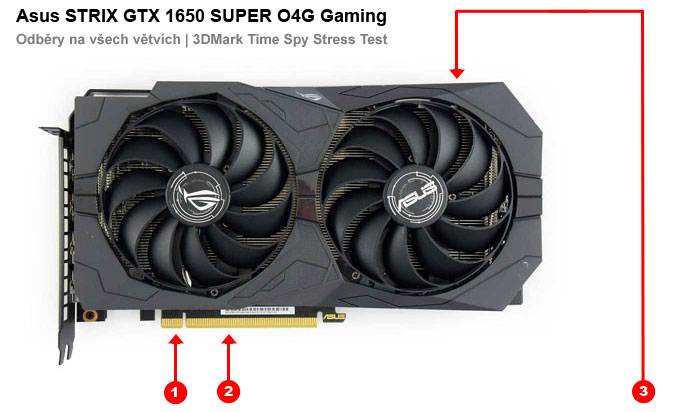

Místo odběru |
Popis |
Ø Odběr |
| 1 |
PCI Express Slot |
větev 3.3V |
0,046 W |
| 2 |
PCI Express Slot |
větev 12V |
38,552 W |
| 3 |
PCIe Cable 1 |
větev 12V (6-pin) |
65,202 W |
| ∑ |
|
103,800 W |
* Měřeno v posledním průchodu 3DMark Time Spy Stress Test nástrojem PowerTracker
Pokud se podíváte na grafy dosažených limitů, tak grafická karta Asus STRIX GTX 1650 SUPER O4G Gaming v průběhu celého testu narážela na svůj limit spotřeby (zelená barva) opravdu jen sporadicky a vypadá to tedy, že je již od výrobce velmi dobře vyladěna.
Asus STRIX GTX 1650 SUPER O4G Gaming: P-mode versus Q-mode mode v počítačové hře Borderlands 3.
Jak můžete vidět, P-mode výkonu příliš nepřidává. Rozdílné jsou jen otáčky ventilátorů a tedy i teploty a hlučnost.
Spotřeba na více monitorech
Měření spotřeby grafické karty Asus STRIX GTX 1650 SUPER O4G Gaming bylo prováděno nástrojem PowerTracker při stavu nečinnosti (Idle) na ploše Windows 10. Nejdříve jsem změřil spotřebu samotné grafické karty při zapojeném jediném monitoru s rozlišením 3840x216/60Hz přes Display Port, následně jsem pak přes kabel HDMI zapojil druhý monitor s rozlišením 1920x1080/60Hz a opět zaznamenal příkon grafické karty. Výsledky byly následující:
| Měření |
Monitor 1 (DP) |
Monitor 2 (HDMI) |
Příkon VGA |
| 1 |
3840x2160/60Hz |
- |
7,9 W |
| 2 |
3840x2160/60Hz |
1920x1080/60Hz |
10,3 W |
| Rozdíl |
|
2,4 W |
