Testy provozních vlastností
Vůbec první věcí, která je u grafické karty měřena je její hlučnost, respektive závislost hlučnosti na otáčkách ventilátorů jejího chladiče. Závislost hlučnosti na otáčkách ventilátorů měřím tak, že postupně zvyšuji otáčky ventilátorů grafické karty a následně pak měřím jejich hlučnost v dBA. Jedná se měření izolované, kdy jediným zdrojem hluku v místnosti je pouze samotná grafická karta, ostatní mechanické komponenty testovací sestavy jsou vypnuty nebo pracují v semi-pasivním režimu (zdroj, HDD, chladič CPU i ostatní systémové ventilátory).

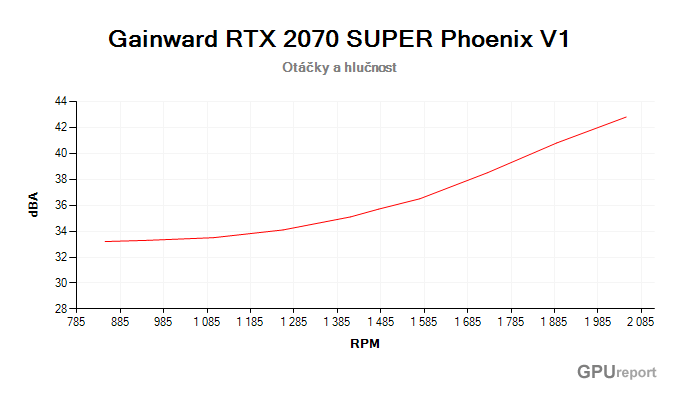

Díky změření této závislosti pak mohu v libovolném místě testů podle otáček ventilátorů vždy přesně určit hlučnost grafické karty. V případě grafické karty Gainward RTX 2070 SUPER Phoenix V1 byla závislost hlučnosti na otáčkách ventilátorů následující:
3DMark Time Spy Stress Test
Pro měření provozních vlastností grafické karty Gainward RTX 2070 SUPER Phoenix V1 využívám nástroj 3DMark a jeho zátěžový test s názvem Time Spy Stress Test. Tento test se skládá celkem z 20-ti průchodů minutové scény Time Spy a trvá tak poměrně dlouhých 20 minut, během kterých grafická karta pracuje na plný výkon a zahřeje se tak na svou běžnou provozní teplotu. Teprve po dosažení pracovní teploty grafické karty, nejčastěji v posledním průchodu scény, pak měřím její provozní vlastnosti, jako je například pracovní frekvence, spotřeba, napětí, otáčky ventilátorů chladiče atd. Jak tedy grafická karta Gainward RTX 2070 SUPER Phoenix V1 v tomto zátěžovém testu dopadla?
99,1 %
Při testování účinnosti systému chlazení v nástroji 3DMark Time Spy Stress Test grafická karta Gainward RTX 2070 SUPER Phoenix V1 dosáhla na skóre 99,1 % a v těchto testech stability snímkové frekvence tak prošla (minimální hranice je 97 %).

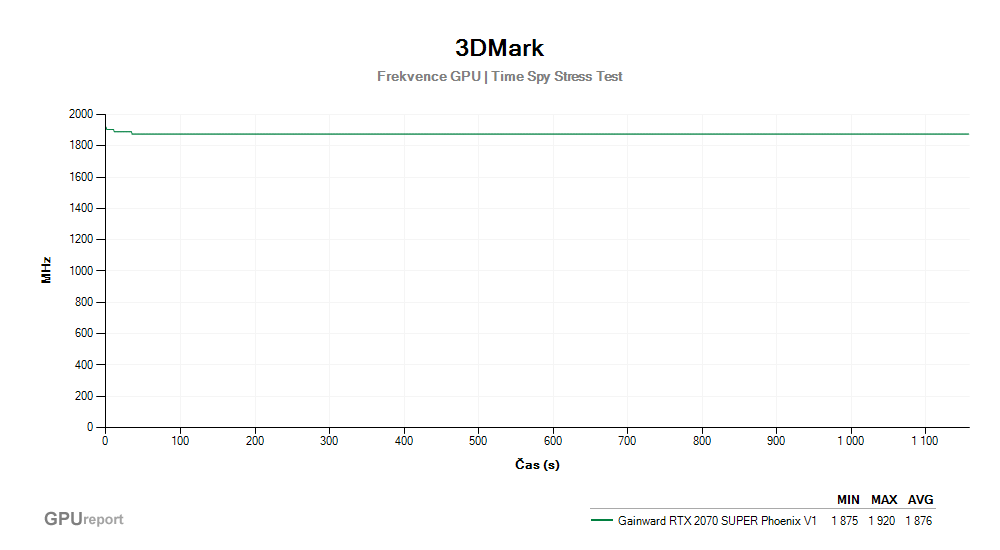

Během testu byly u grafické karty Gainward RTX 2070 SUPER Phoenix V1 zaznamenány následující hodnoty provozních vlastností:
Time Spy Stress Test
Následující tabulka sumarizuje naměřené hodnoty provozních vlastností, kterých dosáhla grafická karta Gainward RTX 2070 SUPER Phoenix V1 v testu 3DMark Time Spy Stress Test.
| SUMARIZACE NAMĚŘENÝCH HODNOT |
| Gainward RTX 2070 SUPER Phoenix V1 |
Hodnota |
Poznámka k měření |
| Teplota GPU |
68 °C |
měřeno na konci testu |
| Reálná frekvence GPU |
1 875 MHz |
měřeno jako průměr v posledním průchodu (zaokrouhleno na celé biny) |
| Napětí GPU |
1,031 V |
průměrná hodnota v testu |
| Spotřeba VGA (podle ovladačů) |
201,0 W |
průměrná hodnota v testu |
| Spotřeba VGA (skutečná) |
217,8 W |
měřeno jako průměr v posledním průchodu |
| Spotřeba celý systém |
312,5 W |
měřeno jako průměr v posledním průchodu |
| Otáčky ventilátorů |
1 490 ot/min |
měřeno na konci testu |
| Hlučnost |
35,8 dBA |
interpolováno z otáček ventilátorů |
Teploty grafické karty Gainward RTX 2070 SUPER Phoenix V1 na konci zátěžového testu dosahovaly na 68 °C při otáčkách ventilátorů kolem 1490 ot/min, které při této rychlosti generovaly nízkou hlučnost 35,8 dBA. Tuto grafickou kartu tak mohu označit za poměrně tichou. Frekvence grafického čipu se pak pohybovala v průměru na 1 875 MHz při spotřebě 217,8 W.
| |

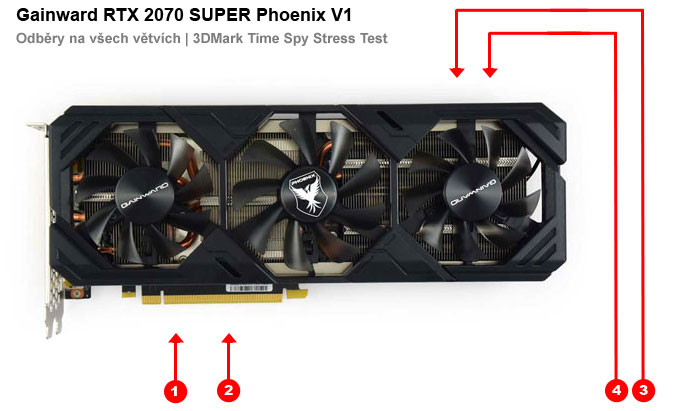

Místo odběru |
Popis |
Ø Odběr |
| 1 |
PCI Express Slot |
větev 3.3V |
0,050 W |
| 2 |
PCI Express Slot |
větev 12V |
44,077 W |
| 3 |
PCIe Cable 1 |
větev 12V (6-pin) |
50,599 W |
| 4 |
PCIe Cable 2 |
větev 12V (8-pin) |
123,086 W |
| ∑ |
|
217,812 W |
* Měřeno v posledním průchodu 3DMark Time Spy Stress Test nástrojem PowerTracker
Pokud se podíváte na grafy dosažených limitů, tak grafická karta Gainward RTX 2070 SUPER Phoenix V1 v průběhu celého testu narážela na limit napětí. Pro vyšší frekvence by tedy mohlo pomoci navýšení Core Voltage na 100%. Limit spotřeby bohužel navýšit nelze.
Spotřeba na více monitorech
Měření spotřeby grafické karty Gainward RTX 2070 SUPER Phoenix V1 bylo prováděno nástrojem PowerTracker při stavu nečinnosti (Idle) na ploše Windows 10. Nejdříve jsem změřil spotřebu samotné grafické karty při zapojeném jediném monitoru s rozlišením 3840x216/60Hz přes Display Port, následně jsem pak přes kabel HDMI zapojil druhý monitor s rozlišením 1920x1080/60Hz a opět zaznamenal příkon grafické karty. Výsledky byly následující:
| Měření |
Monitor 1 (DP) |
Monitor 2 (HDMI) |
Příkon VGA |
| 1 |
3840x2160/60Hz |
- |
14,2 W |
| 2 |
3840x2160/60Hz |
1920x1080/60Hz |
18,5 W |
| Rozdíl |
|
4,3 W |
* Naměřené hodnoty příkonu jsou mnohdy závislé na použitých ovladačích grafických karet (měřeno s GeForce 446.14).
