Testy provozních vlastností
Vůbec první věcí, která je u grafické karty měřena je její hlučnost, respektive závislost hlučnosti na otáčkách ventilátorů jejího chladiče. Závislost hlučnosti na otáčkách ventilátorů měřím tak, že postupně zvyšuji otáčky ventilátorů grafické karty a následně pak měřím jejich hlučnost v dBA. Jedná se měření izolované, kdy jediným zdrojem hluku v místnosti je pouze samotná grafická karta, ostatní mechanické komponenty testovací sestavy jsou vypnuty nebo pracují v semi-pasivním režimu (zdroj, HDD, chladič CPU i ostatní systémové ventilátory).

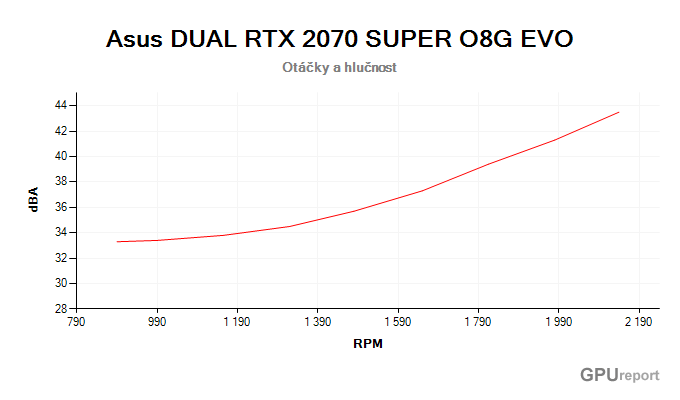

Díky změření této závislosti pak mohu v libovolném místě testů podle otáček ventilátorů vždy přesně určit hlučnost grafické karty. V případě grafické karty Asus DUAL RTX 2070 SUPER O8G EVO byla závislost hlučnosti na otáčkách ventilátorů následující:
3DMark Time Spy Stress Test
Pro měření provozních vlastností grafické karty Asus DUAL RTX 2070 SUPER O8G EVO využívám nástroj 3DMark a jeho zátěžový test s názvem Time Spy Stress Test. Tento test se skládá celkem z 20-ti průchodů minutové scény Time Spy a trvá tak poměrně dlouhých 20 minut, během kterých grafická karta pracuje na plný výkon a zahřeje se tak na svou běžnou provozní teplotu. Teprve po dosažení pracovní teploty grafické karty, nejčastěji v posledním průchodu scény, pak měřím její provozní vlastnosti, jako je například pracovní frekvence, spotřeba, napětí, otáčky ventilátorů chladiče atd. Jak tedy grafická karta Asus DUAL RTX 2070 SUPER O8G EVO v tomto zátěžovém testu dopadla?
98,9 %
Při testování účinnosti systému chlazení v nástroji 3DMark Time Spy Stress Test grafická karta Asus DUAL RTX 2070 SUPER O8G EVO dosáhla na skóre 98,9 % a v těchto testech stability snímkové frekvence tak prošla (minimální hranice je 97 %).

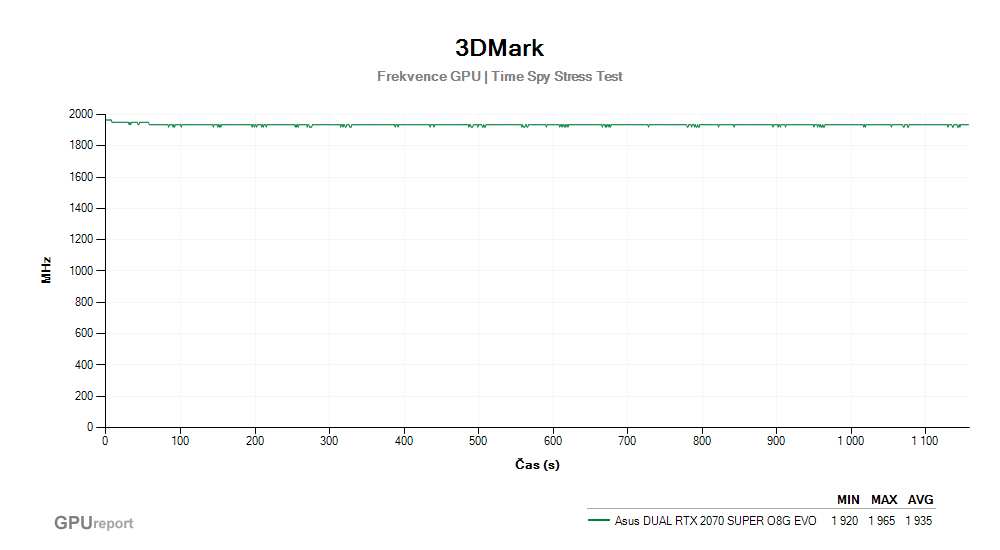

Během testu byly u grafické karty Asus DUAL RTX 2070 SUPER O8G EVO zaznamenány následující hodnoty provozních vlastností:
Time Spy Stress Test
Následující tabulka sumarizuje naměřené hodnoty provozních vlastností, kterých dosáhla grafická karta Asus DUAL RTX 2070 SUPER O8G EVO v testu 3DMark Time Spy Stress Test.
| SUMARIZACE NAMĚŘENÝCH HODNOT |
| Asus DUAL RTX 2070 SUPER O8G EVO |
Hodnota |
Poznámka k měření |
| Teplota GPU |
69 °C |
měřeno na konci testu |
| Reálná frekvence GPU |
1 935 MHz |
měřeno jako průměr v posledním průchodu (zaokrouhleno na celé biny) |
| Napětí GPU |
1,041 V |
průměrná hodnota v testu |
| Spotřeba VGA (podle ovladačů) |
209,8 W |
průměrná hodnota v testu |
| Spotřeba VGA (skutečná) |
223,1 W |
měřeno jako průměr v posledním průchodu |
| Spotřeba celý systém |
319,1 W |
měřeno jako průměr v posledním průchodu |
| Otáčky ventilátorů |
1 820 ot/min |
měřeno na konci testu |
| Hlučnost |
39,4 dBA |
interpolováno z otáček ventilátorů |
Teploty grafické karty Asus DUAL RTX 2070 SUPER O8G EVO na konci zátěžového testu dosahovaly na 69 °C při otáčkách ventilátorů kolem 1820 ot/min, které při této rychlosti generovaly hlučnost 39,4 dBA. Frekvence grafického čipu se pak pohybovala v průměru na poměrně vysokých 1 935 MHz při spotřebě 223,1 W.
| |

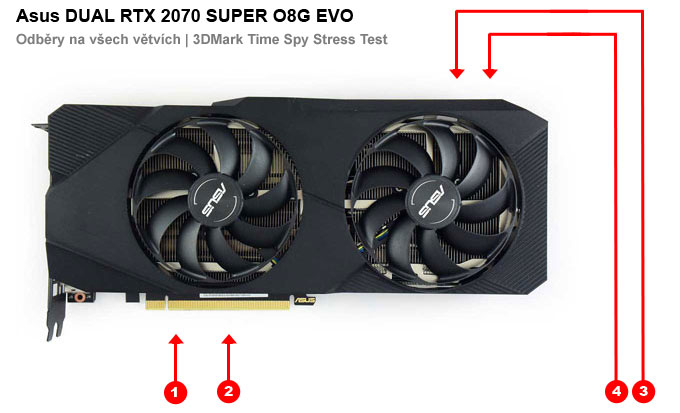

Místo odběru |
Popis |
Ø Odběr |
| 1 |
PCI Express Slot |
větev 3.3V |
0,032 W |
| 2 |
PCI Express Slot |
větev 12V |
45,607 W |
| 3 |
PCIe Cable 1 |
větev 12V (6-pin) |
66,513 W |
| 4 |
PCIe Cable 2 |
větev 12V (8-pin) |
110,939 W |
| ∑ |
|
223,091 W |
* Měřeno v posledním průchodu 3DMark Time Spy Stress Test nástrojem PowerTracker
Pokud se podíváte na grafy dosažených limitů, tak grafická karta Asus DUAL RTX 2070 SUPER O8G EVO v průběhu celého testu narážela místy na limit spotřeby. Doporučoval bych proto u této grafické karty limit spotřeby ještě lehce navýšit. Možná se pak dočkáte také lehce vyšší frekvence grafického čipu.
Spotřeba na více monitorech
Měření spotřeby grafické karty Asus DUAL RTX 2070 SUPER O8G EVO bylo prováděno nástrojem PowerTracker při stavu nečinnosti (Idle) na ploše Windows 10. Nejdříve jsem změřil spotřebu samotné grafické karty při zapojeném jediném monitoru s rozlišením 3840x216/60Hz přes Display Port, následně jsem pak přes kabel HDMI zapojil druhý monitor s rozlišením 1920x1080/60Hz a opět zaznamenal příkon grafické karty. Výsledky byly následující:
| Měření |
Monitor 1 (DP) |
Monitor 2 (HDMI) |
Příkon VGA |
| 1 |
3840x2160/60Hz |
- |
12,9 W |
| 2 |
3840x2160/60Hz |
1920x1080/60Hz |
18,7 W |
| Rozdíl |
|
5,8 W |
* Naměřené hodnoty příkonu jsou mnohdy závislé na použitých ovladačích grafických karet (měřeno s GeForce 446.14).
