Asus STRIX GeForce RTX 2070 SUPER O8G Gaming
Společnost Asus je známým a celosvětově velice populárním výrobcem (nejen) grafických karet, jehož výrobní portfolio tvoří grafické karty postavené kolem obou producentů grafických čipů, tedy jak AMD, tak také společnosti NVIDIA. Mezi hráči počítačových her je asi nejuznávanější edicí grafických karet této společnosti značka ROG (Republic Of Gamers) STRIX, ale jistě nesmíme zapomenout ani na jiné známe edice, jakou jsou například Expedition, Turbo, Phoenix, TUF, Dual či Cerberus.
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude grafická karta další, tentokrát s názvem Asus STRIX RTX 2070 SUPER O8G Gaming, kterou mi k dnešním testům zapůjčila společnost Alza, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafické karty GeForce RTX 2070 SUPER jsou postavené kolem grafického čipu architektury Turing TU104 (TU104-410-A1) společnosti NVIDIA se čtyřmi deaktivovanými bloky TPC (Texture/Processor Cluster). Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 8 GB. V generaci Turing jsou pak GeForce RTX 2070 SUPER zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají střední až vyšší příčky výkonnostního žebříčku. Grafické karty GeForce RTX 2070 SUPER plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback) a DLSS (Deep Learning SuperSampling).
Společnost Asus pak tuto grafickou kartu vybavila výkonným systémem chlazení se třemi ventilátory, vyššími takty grafického čipu a tradičně zde nechybí ani DUAL
BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

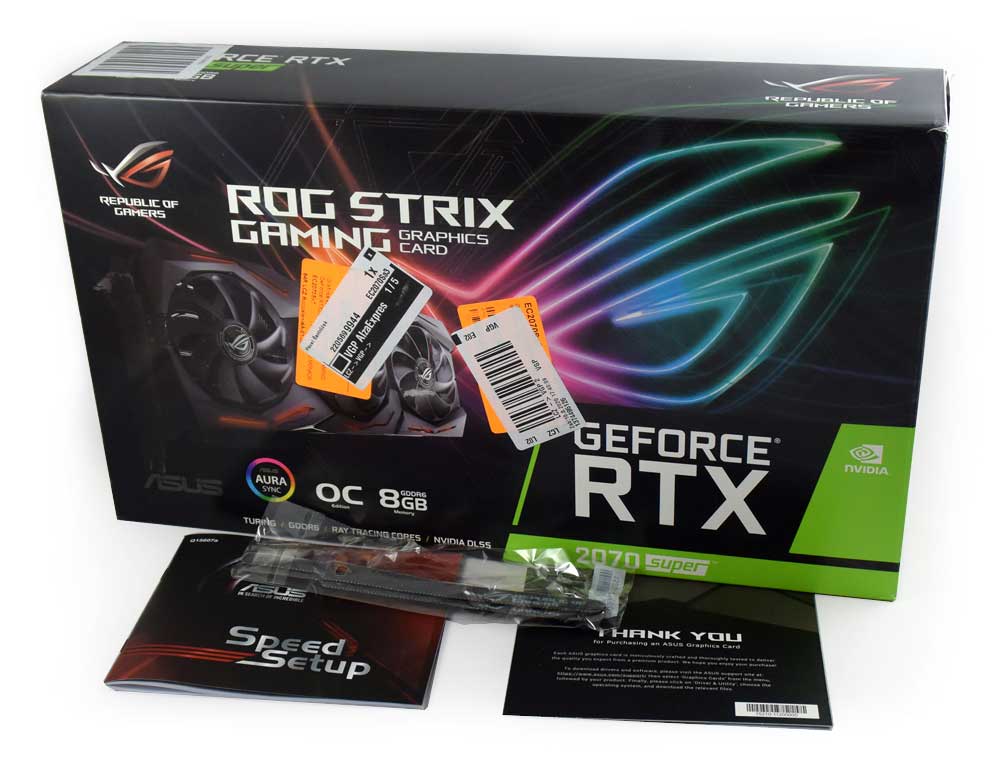

Krom samotné grafické karty Asus STRIX RTX 2070 SUPER O8G Gaming, balení obsahuje příručku a 2x upínací pásek na suchý zip. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástrojem pro snadné přetaktování grafické karty GPU Tweak II stáhnout přímo ze stránek výrobce sami.

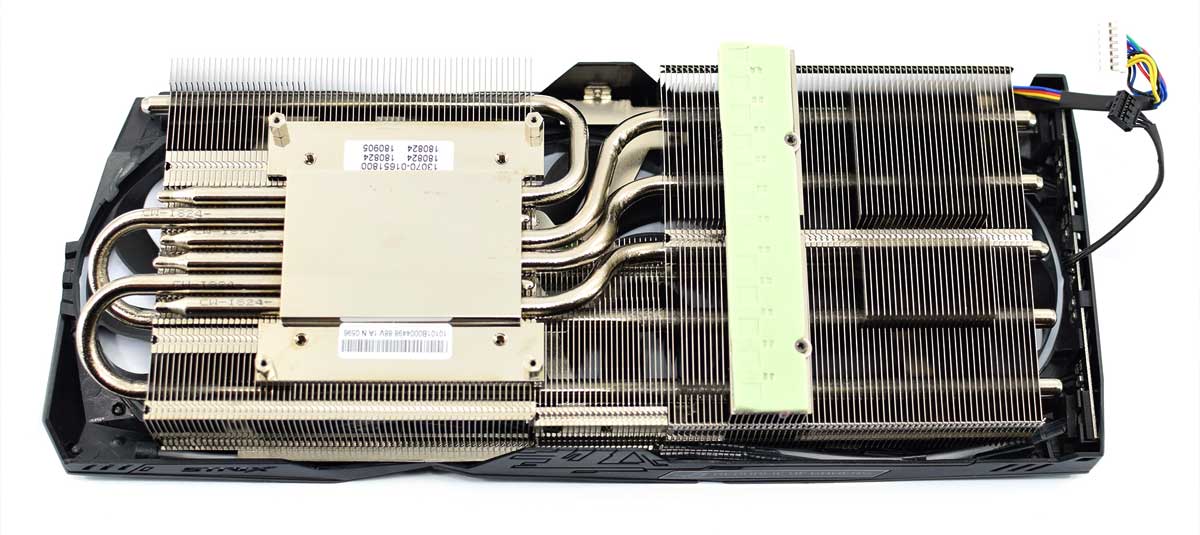

Grafická karta Asus STRIX RTX 2070 SUPER O8G Gaming měří na délku 300 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. Systém chlazení je prakticky totožný z dříve testovanou grafickou kartou Asus STRIX RTX 2080 SUPER O8G Gaming. O chlazení se tedy stará pasiv složených z hliníkových žeber, který je pro lepší odvod tepla z grafického čipu vybaven šesti tepelnými trubicemi (heatpipe). Měděná poniklovaná dosedací plocha základny je v místě styku s grafickým čipem pro lepší kontakt dokonale obrobena (MaxContact). Grafické paměti jsou chlazeny za pomoci chladícího plátu (heatsink plate) a z modulů napájecí kaskády je odpadní teplo odváděnou rovnou do žebrování pasivu. Všechny důležité komponenty grafické karty jsou tak velmi kvalitně chlazeny.
Obrázek: zdroj kitguru.net

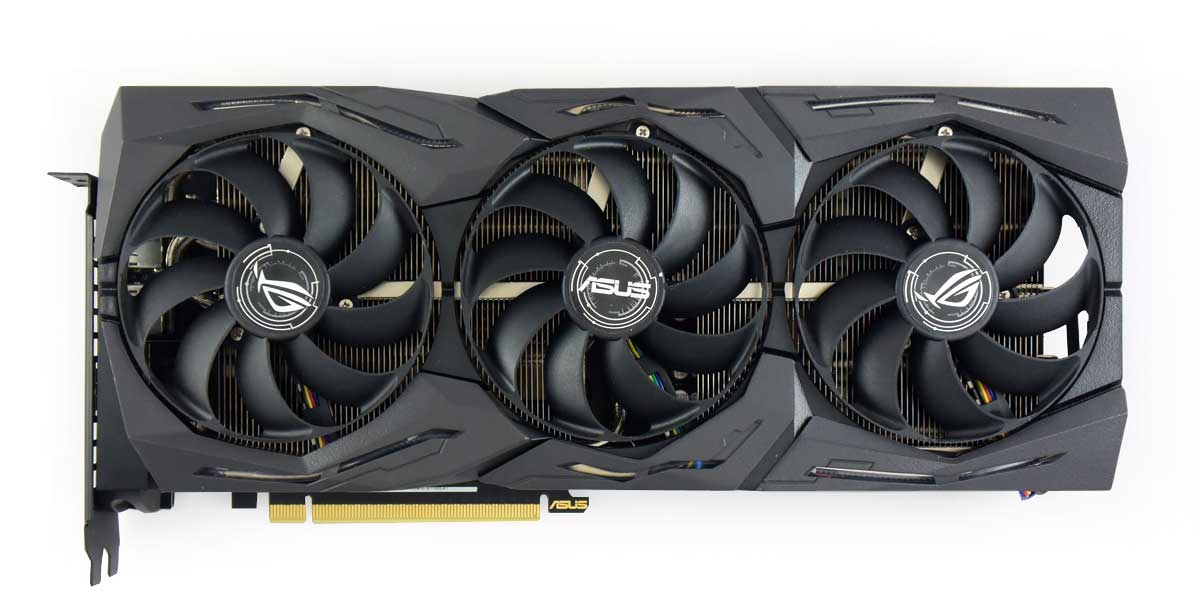

Aktivní část systému chlazení tvoří celkem tři 90 mm (88 mm) ventilátory s bariérovým kroužkem, které jsou pro tišší chod a delší životnost uloženy ve dvojitých kuličkových ložiskách. Grafická karta Asus STRIX RTX 2070 SUPER O8G Gaming podporuje technologii 0 dB, která v případě nižších teplot grafické karty nežli 55°C všechny ventilátory zcela zastaví a sníží tak její hlučnost na minimum (semi-pasivní chlazení). Semi-pasivní chlazení je však podporováno pouze v režimu Q-mode (BIOS2). V režimu P-mode (BIOS1) se ventilátory otáčejí rychlostí 940 ot/min. i v době, kdy grafická karta není vytížena vůbec.

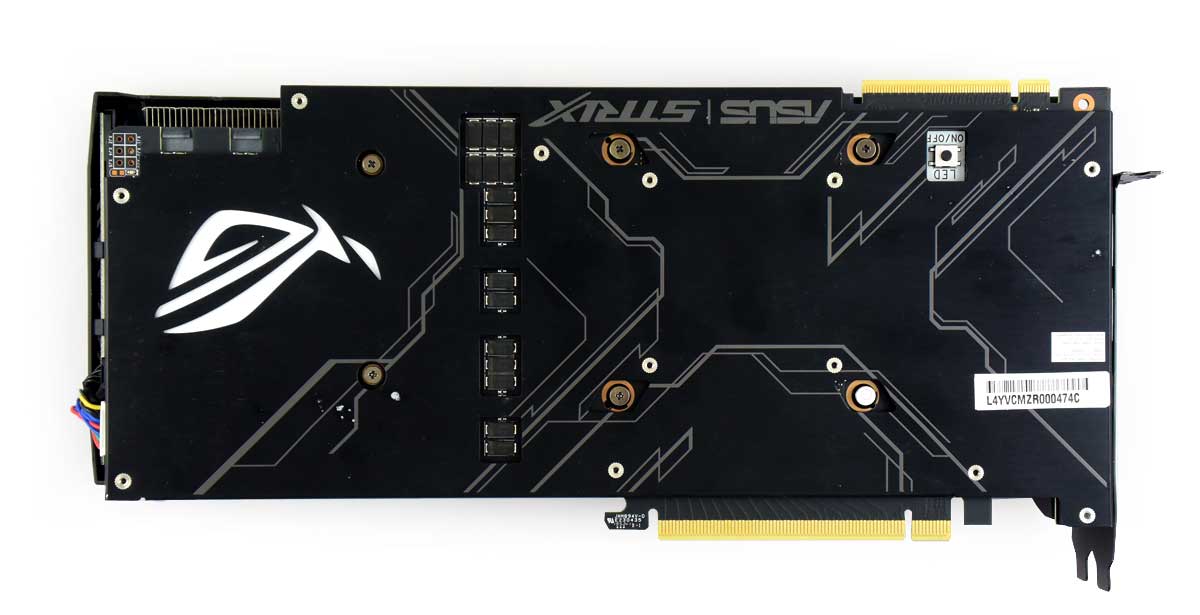

Zadní strana grafické karty je zakryta backplate, který slouží ke zpevnění grafické karty, ochraně jejího plošného spoje a částečně také ke chlazení komponent ze zadní strany PCB. Ve výřezu backplate je pak umístěn vypínač, kterým se dá RGB LED osvětlení manuálně úplně vypnout. Přepínač BIOSu (BIOS Switch) pak naleznete ve středu horní strany PCB.
Ze zadní strany grafické karty jsou vyvedeny dva 4-pin konektory Asus FanConnect II pro ovládání otáček ventilátorů v počítačové skříni, které jsou regulovány právě podle teploty grafické karty. Další jeden 4-pin konektor RGB Header je pak určen pro synchronizaci barev a efektů s ostatním HW pomocí Aura-Sync.

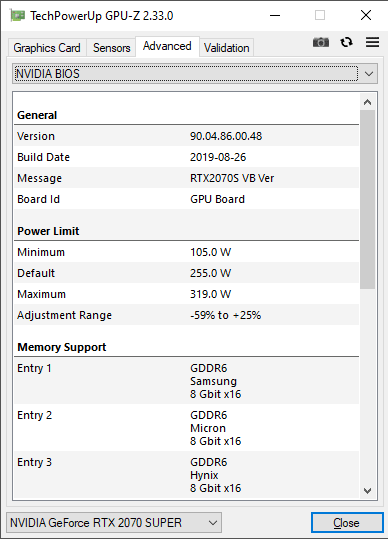

O napájení grafické karty se stará 10+2fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí dvou 8-pin konektorů. TDP grafické karty je nastaveno na 255 W (max. 319 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 650 W.

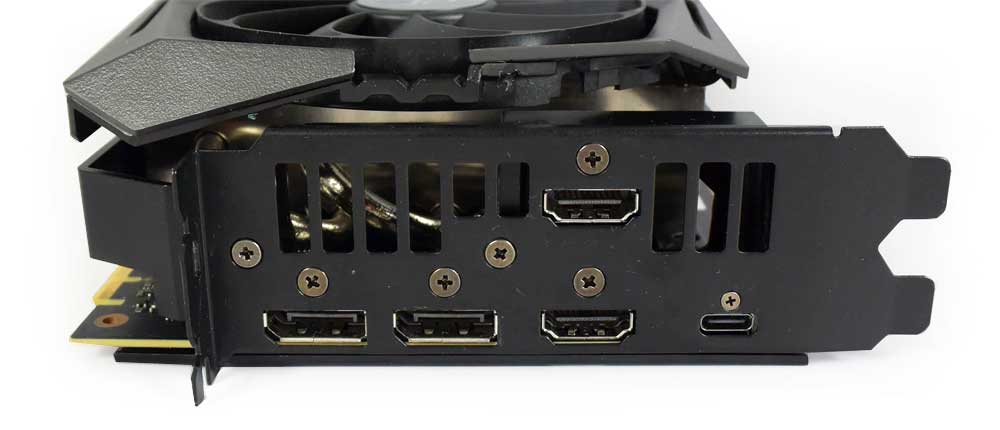

Grafická karta Asus STRIX RTX 2070 SUPER O8G Gaming disponuje výstupy typu 2x HDMI (2.0b), 2x DP (1.4a) a nechybí zde ani nový konektor typu USB-C (VirtualLink)
Osvětlení grafické karty
Grafická karta Asus STRIX RTX 2070 SUPER O8G Gaming disponuje velmi pěkným RGB LED osvětlením, jehož barvy a efekty se dají nastavit za pomoci nástroje Asus GPU Tweak (AURA).
RGB LED osvětlení grafických karet Asus ROG STRIX
Asus STRIX RTX 2070 SUPER O8G Gaming - Frekvence a Boost
Grafická karta Asus STRIX RTX 2070 SUPER O8G Gaming disponuje dvěma BIOSy označenými jako P-mode (Performance mode) a Q-mode (Quiet mode), mezi kterými se dá přepínat pomocí switche umístěného ve středu horní strany PCB. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu P-mode. Rozdíly mezi oběma BIOSy jsou následující:

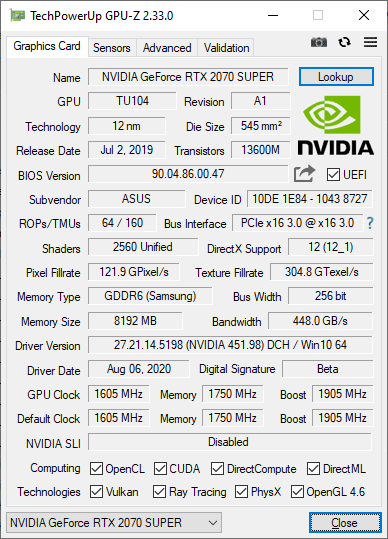

Ve výchozím režimu P-mode (BIOS1) je základní frekvence grafické karty Asus STRIX RTX 2070 SUPER O8G Gaming nastavena na 1605 MHz, boost frekvence na 1905 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). Oproti referenčním hodnotám GeForce RETX 2070 SUPER je tedy boost frekvence navýšena o 135 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.
V režimu Q-mode (BIOS2) je základní frekvence grafické karty Asus STRIX RTX 2070 SUPER O8G Gaming nastavena opět na 1605 MHz, boost frekvence na 1905 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). Jak tedy můžete vidět, frekvence se u obou BIOSů neliší a jediným rozdílem tak tedy bude rozdílné nastavení křivky závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.
Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty Asus STRIX RTX 2070 SUPER O8G Gaming v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
