Testy provozních vlastností
Vůbec první věcí, která je u grafické karty měřena je její hlučnost, respektive závislost hlučnosti na otáčkách ventilátorů jejího chladiče. Závislost hlučnosti na otáčkách ventilátorů měřím tak, že postupně zvyšuji otáčky ventilátorů grafické karty a následně pak měřím jejich hlučnost v dBA. Jedná se měření izolované, kdy jediným zdrojem hluku v místnosti je pouze samotná grafická karta, ostatní mechanické komponenty testovací sestavy jsou vypnuty nebo pracují v semi-pasivním režimu (zdroj, HDD, chladič CPU i ostatní systémové ventilátory).
Díky změření této závislosti pak mohu v libovolném místě testů podle otáček ventilátorů vždy přesně určit hlučnost grafické karty. V případě grafické karty Gigabyte RTX 3090 Gaming OC 24G byla závislost hlučnosti na otáčkách ventilátorů následující:
3DMark Time Spy Stress Test
Pro měření provozních vlastností grafické karty Gigabyte RTX 3090 Gaming OC 24G využívám nástroj 3DMark a jeho zátěžový test s názvem Time Spy Stress Test. Tento test se skládá celkem z 20-ti průchodů minutové scény Time Spy a trvá tak poměrně dlouhých 20 minut, během kterých grafická karta pracuje na plný výkon a zahřeje se tak na svou běžnou provozní teplotu. Teprve po dosažení pracovní teploty grafické karty, nejčastěji v posledním průchodu scény, pak měřím její provozní vlastnosti, jako je například pracovní frekvence, spotřeba, napětí, otáčky ventilátorů chladiče atd. Jak tedy grafická karta Gigabyte RTX 3090 Gaming OC 24G v tomto zátěžovém testu dopadla?
Grafická karta Gigabyte RTX 3090 Gaming OC 24G disponuje hnedle dvěma BIOSy, a každý z nich nabízí jiný režim provozu. Zatímco režim OC (BIOS1) by měl být režimem umožňující této grafické kartě dosáhnout maximálního výkonu bez ohledu na její hlučnost, v režimu Silent (BIOS2) by pak zase tato grafická karta měla dosahovat co nejtiššího chodu. Abychom viděli, jaký vliv na provozní vlastnosti mají oba tyto režimy, otestoval jsem grafickou kartu Gigabyte RTX 3090 Gaming OC 24G v každém režimu zvlášť a výsledky sloučil do jedněch grafů.
99,6 %
Při testování účinnosti systému chlazení v nástroji 3DMark Time Spy Stress Test dosáhla grafická karta Gigabyte RTX 3090 Gaming OC 24G na skóre 99,6 % v režimu OC (99,3 % v režimu Silent) a v těchto testech stability snímkové frekvence tak prošla (minimální hranice je 97 %).

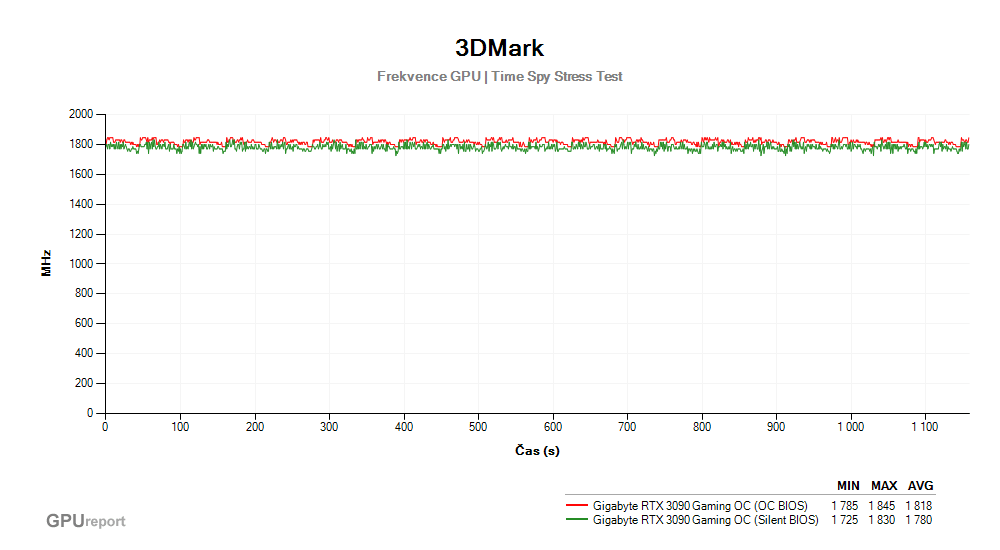

Během testu byly u grafické karty Gigabyte RTX 3090 Gaming OC 24G zaznamenány následující hodnoty provozních vlastností:
Time Spy Stress Test
Následující tabulka sumarizuje naměřené hodnoty provozních vlastností, kterých dosáhla grafická karta Gigabyte RTX 3090 Gaming OC 24G v testu 3DMark Time Spy Stress Test.
| SUMARIZACE NAMĚŘENÝCH HODNOT |
| Gigabyte RTX 3090 Gaming OC 24G |
OC |
Silent |
Poznámka k měření |
| Teplota GPU |
64 °C |
70 °C |
měřeno na konci testu |
| Reálná frekvence GPU |
1 815 MHz |
1 785 MHz |
měřeno jako průměr v posledním průchodu (zaokrouhleno na celé biny) |
| Napětí GPU |
0,915 V |
0,889 V |
průměrná hodnota v testu |
| Spotřeba GPU (podle ovladačů) |
355,8 W |
348,9 W |
průměrná hodnota v testu |
| Spotřeba VGA (skutečná) |
371,7 W |
362,2 W |
měřeno jako průměr v posledním průchodu |
| Spotřeba celý systém |
523,4 W |
510,5 W |
měřeno jako průměr v posledním průchodu |
| Otáčky ventilátorů |
1 790 ot/min (FAN1)
1 890 ot/min (FAN2) |
1 480 ot/min (FAN1)
1 480 ot/min (FAN2) |
měřeno na konci testu |
| Hlučnost |
39,6 dBA |
36,4 dBA |
interpolováno z otáček ventilátorů |
Ve výchozím režimu OC (BIOS1) teploty grafické karty Gigabyte RTX 3090 Gaming OC 24G na konci zátěžového testu dosahovaly na nízkých 64°C při otáčkách ventilátorů 1790/1890 ot/min, které při této rychlosti generovaly hlučnost 39,6 dBA. Frekvence grafického čipu se pak pohybovala v průměru na 1815 MHz při spotřebě grafické karty 371,7 W.
V režimu Silent (BIOS2) nám pak teploty grafické karty narostly o nějakých 6 °C a dosahovaly tak na 70°C. Otáčky ventilátorů chladiče nám však klesly ke hranici 1480 ot/min a hlučnost grafické karty se tak dostala na hodnoty mnohem nižších 36,4 dBA. V tomto provozním režimu tak můžeme tuto grafickou kartu označit za poměrně tichou. Průměrná frekvence grafického čipu nám nepatrně klesla (2 bins) na 1785 Mhz.
| |
Místo odběru |
Popis |
Ø Odběr |
| 1 |
PCI Express Slot |
větev 3.3V |
0,078 W |
| 2 |
PCI Express Slot |
větev 12V |
60,749 W |
| 3 |
PCIe Cable 1 |
větev 12V (8-pin) |
155,350 W |
| 4 |
PCIe Cable 2 |
větev 12V (8-pin) |
155,569 W |
| ∑ |
|
371,746 W |
* Měřeno v posledním průchodu 3DMark Time Spy Stress Test nástrojem PowerTracker
Pokud se podíváte na grafy dosažených limitů, tak grafická karta Gigabyte RTX 3090 Gaming OC 24G (obdobně jako GeForce RTX 3080) v průběhu celého testu narážela na limit spotřeby. Já osobně bych pro běžný provoz volil spíše režim Silent (BIOS2), který této grafické kartě zajišťuje nižší hlučnost, a to bez nějakého většího úbytku výkonu. To ostatně dokládá také následující video z testování počítačové hry Borderlands 3.
Gigabyte RTX 3090 Gaming OC 24G: OC versus Silent mode v počítačové hře Borderlands 3.
Jak můžete vidět, OC BIOS výkonu příliš nepřidává, za to Silent BIOS snižuje nejen hlučnost, ale i spotřebu (samozřejmě na úkor vyšších teplot).
Spotřeba na více monitorech
Měření spotřeby grafické karty Gigabyte RTX 3090 Gaming OC 24G bylo prováděno nástrojem PowerTracker při stavu nečinnosti (Idle) na ploše Windows 10. Nejdříve jsem změřil spotřebu samotné grafické karty při zapojeném jediném monitoru s rozlišením 3840x216/60Hz přes Display Port, následně jsem pak přes další Display Port zapojil druhý monitor s rozlišením 1920x1080/144Hz a opět zaznamenal příkon grafické karty. Výsledky byly následující:
| Měření |
Monitor 1 (DP) |
Monitor 2 (DP) |
Příkon VGA |
| 1 |
3840x2160/60Hz |
- |
23,5 W |
| 2 |
3840x2160/60Hz |
1920x1080/144Hz |
39,0 W |
| Rozdíl |
|
15,5 W |
* Naměřené hodnoty příkonu jsou mnohdy závislé na použitých ovladačích grafických karet (měřeno s GeForce 456.38).
