Asus STRIX GeForce RTX 3060 O12G Gaming
Společnost Asus je známým a celosvětově velice populárním výrobcem (nejen) grafických karet, jehož výrobní portfolio tvoří grafické karty postavené kolem obou producentů grafických čipů, tedy jak AMD, tak také společnosti NVIDIA. Mezi hráči počítačových her je asi nejuznávanější edicí grafických karet této společnosti značka ROG (Republic Of Gamers) STRIX, ale jistě nesmíme zapomenout ani na jiné známe edice, jakou jsou například Expedition, Turbo, Phoenix, TUF, Dual či Cerberus.
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude naprostá novinka s názvem Asus STRIX RTX 3060 O12G Gaming, kterou mi k dnešním testům zapůjčila přímo společnost ASUS, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafické karty GeForce RTX 3060 jsou postavené kolem grafického čipu architektury Ampere GA106 (GA106-300-A1) společnosti NVIDIA s jedním deaktivovaným blokem TPC (Texture/Processor Cluster). Poslední dobou se však můžete setkat také s tím, že jsou tyto grafické karty postavené kolem grafického čipu GA104 (GA104-150-A1) se dvěma deaktivovanými bloky GPC (Graphics Processing Cluster) a dvěma dalšími bloky TPC. Na tento grafický čip jsou pomocí 192bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 12 GB. V generaci Ampere jsou pak GeForce RTX 3060 zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají střední až vyšší příčky výkonnostního žebříčku. Grafické karty GeForce RTX 3060 plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback) a DLSS (Deep Learning Super Sampling).
Společnost Asus pak tuto grafickou kartu vybavila masivním systémem chlazení se třemi ventilátory AXIAL-TECH nové generace, vyššími takty grafického čipu a velmi pěkným RGB LED osvětlením. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.
Kromě samotné grafické karty Asus STRIX RTX 3060 O12G Gaming obsahuje balení ještě příručku a 2x upínací pásek na suchý zip. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástroji GPU Tweak II a Armoury Crate (nastavení RGB LED osvětlení a AURA) stáhnout přímo ze stránek výrobce sami.
Grafická karta Asus STRIX RTX 3060 O12G Gaming je rozměrná, na délku měří 300 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará trojice pasivů složených z hliníkových žeber, které jsou pro lepší odvod tepla z grafického čipu propojeny pěti kompozitními tepelnými trubicemi (heatpipe). Měděná poniklovaná dosedací plocha základny je v místě styku s grafickým čipem pro lepší kontakt dokonale obrobena (MaxContact). Grafické paměti jsou chlazeny pomocí k základně přilehlého chladícího plátu. Odpadní teplo z napájecí kaskády je odváděno přímo do žebrování předního menšího pasivu. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.
Obrázek: zdroj lab501.ro
Aktivní část systému chlazení Asus STRIX RTX 3060 O12G Gaming tvoří tři 90 mm protiběžné ventilátory s bariérovým kroužkem AXIAL-TECH nové generace. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Ventilátory jsou rozděleny do dvou chladících zón a jejich otáčky řízeny nezávidle (asynchronně). Grafická karta Asus STRIX RTX 3060 O12G Gaming podporuje technologii 0dB FAN, která v případě nízkých teplot pod 50 °C všechny ventilátory chlazení zcela odstaví a sníží tak hlučnost na minimum (semi-pasivní chlazení).
Zadní strana grafické karty Asus STRIX RTX 3060 O12G Gaming je vybavena kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení komponent ze spodní strany PCB. Systém chlazení přesahuje plošný spoj grafické karty o 60 mm a tento přesah je využit pro průtok chladícího vzduchu z posledního ventilátoru přes celou šířku žebrování chladiče. Výřez backplate u grafického čipu napomáhá jeho chlazení. V horním výřezu backplate pak naleznete BIOS Switch pro přepínání mezi režimy P-mode (BIOS1) a Q-mode (BIOS2).

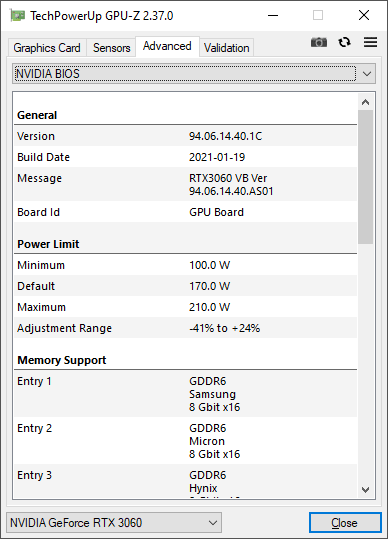

O napájení grafické karty Asus STRIX RTX 3060 O12G Gaming se stará 8+2fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí jednoho 8-pin konektoru. TDP grafické karty je nastaveno na 170 W (navýšit lze na 210 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 750 W. Dle mých měření by vám však měl postačit i zdroj o výkonu max 550 W.
Grafická karta Asus STRIX RTX 3060 O12G Gaming disponuje bohatou výbavou obrazových výstupů. Najdeme zde výstupy typu 2x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.
Osvětlení grafické karty
Grafická karta Asus STRIX RTX 3060 O12G Gaming disponuje velmi pěkným RGB LED osvětlením horního panelu, jehož barvy, efekty a synchronizace se dají nastavit za pomoci nástroje Armoury Crate.
RGB LED osvětlení grafických karet Asus STRIX
Asus STRIX RTX 3060 O12G Gaming - Frekvence a Boost
Grafická karta Asus STRIX RTX 3060 O12G Gaming disponuje dvěma BIOSy označenými jako P-mode a Q-mode, mezi kterými se dá přepínat pomocí switche umístěného ve výřezu backplate. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu P-mode. Rozdíly mezi oběma BIOSy jsou následující:
Ve výchozím režimu P-mode (BIOS1) je základní frekvence grafické karty Asus STRIX RTX 3060 O12G Gaming nastavena na 1320 MHz, boost frekvence na 1882 MHz a frekvence pamětí GDDR6 na 1875 MHz (efektivně 15000 MHz). TDP grafické karty je pak nastaveno na 170 W. Oproti referenčním hodnotám GeForce RTX 3060 je tedy boost frekvence navýšena o 105 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.
V režimu Q-mode (BIOS2) je základní frekvence grafické karty Asus STRIX RTX 3060 O12G Gaming nastavena na 1320 MHz, boost frekvence na 1882 MHz a frekvence pamětí GDDR6 na 1875 MHz (efektivně 15000 MHz). TDP grafické karty je pak nastaveno opět na 170 W. Jak tedy můžete vidět, frekvence i TDP se u obou BIOSů neliší a jediným rozdílem tak tedy bude rozdílné nastavení křivky závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.
Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty Asus STRIX RTX 3060 O12G Gaming v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
