Gigabyte GeForce RTX 3060 Gaming OC 12G
Společnost Gigabyte je jedním z výrobců „obojživelníků“ v jejíž nabídce tak můžete nalézt grafické karty postavené kolem grafických čipů nejen společnosti AMD, ale také společnosti NVIDIA. Portfolio grafických karet této společnosti je opravdu bohaté a mezi ty vůbec nejpopulárnější herní edice patří především grafické karty řady Aorus, Xtreme Gaming, G1 Gaming, Master a Vision. Zapomenout ale také nesmíme ani na levnější Turbo, WindForce, Eagle či edici Waterforce, která je určena především pro okruhy vodního chlazení.
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude novinka s názvem Gigabyte RTX 3060 Gaming OC 12G, kterou mi k dnešním testům zapůjčila přímo společnost Gigabyte, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafické karty GeForce RTX 3060 jsou postavené kolem grafického čipu architektury Ampere GA106 (GA106-300-A1) společnosti NVIDIA s jedním deaktivovaným blokem TPC (Texture/Processor Cluster). Poslední dobou se však můžete setkat také s tím, že jsou tyto grafické karty postavené kolem grafického čipu GA104 (GA104-150-A1) se dvěma deaktivovanými bloky GPC (Graphics Processing Cluster) a dvěma dalšími bloky TPC. Na tento grafický čip jsou pomocí 192bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 12 GB. V generaci Ampere jsou pak GeForce RTX 3060 zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají střední až vyšší příčky výkonnostního žebříčku. Grafické karty GeForce RTX 3060 plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback) a DLSS (Deep Learning Super Sampling).
Společnost Gigabyte pak tuto grafickou kartu vybavila ověřeným systémem chlazení WINDFORCE 3X se třemi protiběžnými ventilátory a vyššími takty grafického čipu. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.
Balení grafické karty Gigabyte RTX 3060 Gaming OC 12G je prakticky to neskromnější. Kromě samotné grafické karty, balení obsahuje již jen příručku. Žádné DVD jsem v krabici nenašel a tak si budete muset nástroj pro snadné přetaktování grafické karty Gigabyte AORUS Engine stáhnout sami přímo ze stránek výrobce.
Grafická karta Gigabyte RTX 3060 Gaming OC 12G měří na délku 282 mm a na základní desce vašeho počítače zabere jen 2 rozšiřující sloty. O chlazení se stará téměř identický systém chlazení, který již známe z recenze Gigabyte RTX 3070 Gaming OC 8G a Gigabyte RTX 3060 Ti Gaming OC PRO 8G. Jedná se tedy o trojici pasivů složených z hliníkových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny tentokrát jen třemi kompozitními tepelnými trubicemi (heatpipe) s přímým kontaktem na grafický čip. Grafické paměti jsou chlazeny pomocí k základně přiléhajícího chladícího plátu a odpadní teplo z modulů napájecí kaskády je pak odváděno přes menší chladcí plát přímo do žebrování nejmenšího předního pasivu. Všechny důležité komponenty grafické karty jsou tak kvalitně chlazeny.
Obrázek: zdroj kitguru.net

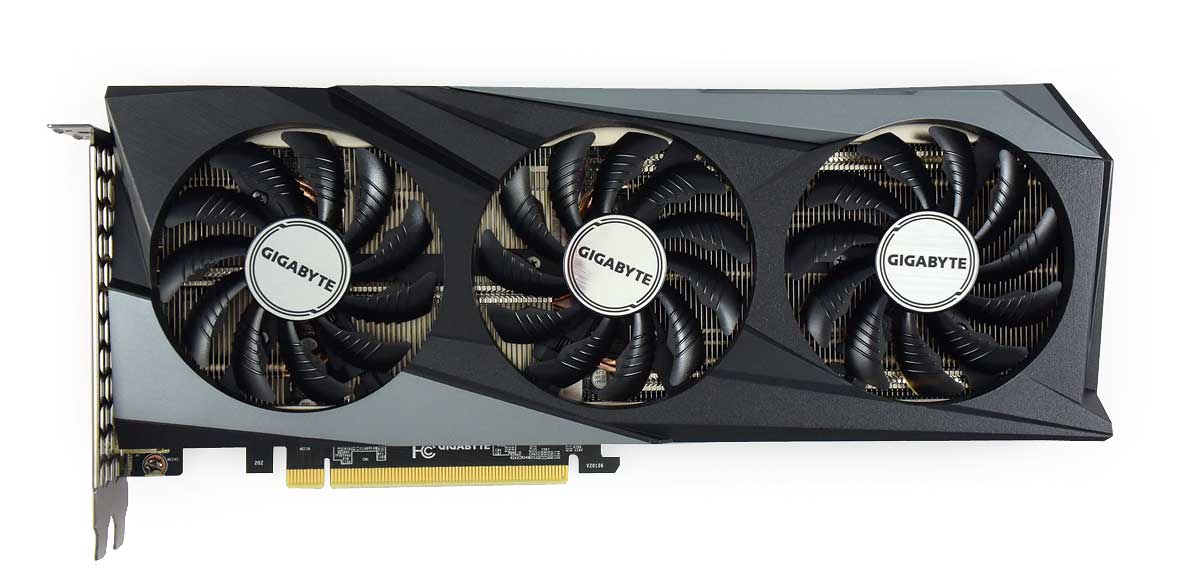

Aktivní část systému chlazení tvoří tři protiběžné 80 mm ventilátory Windforce 3X s jedánácti 3D aerodynamicky tvarovanými lopatkami. Pro tišší chod a delší životnost využívají ventilátory grafenové nano mazivo. Ventilátory jsou rozděleny do dvou chladících zón a jejich otáčky řízeny nezávidle (asynchronně). Grafická karta Gigabyte RTX 3060 Gaming OC 12G podporuje technologii 3D Active Fan, která v případě nízkých teplot všechny ventilátory zcela odstaví a sníží tak její hlučnost na minimum (semi-pasivní chlazení).
Zadní strana grafické karty je zakryta backplate, který slouží ke zpevnění grafické karty a ochraně jejího plošného spoje. Systém chlazení přesahuje plošný spoj grafické karty o 100 mm a tento přesah je využit pro průtok chladícího vzduchu z posledního ventilátoru přes celou šířku žebrování chladiče.
O napájení grafické karty se stará 6+2fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí jednoho 8-pin konektoru. TDP grafické karty je nastaveno na 170 W (navýšit lze na 212 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 550 W.
Grafická karta Gigabyte RTX 3060 Gaming OC 12G disponuje decentně podsvíceným RGB LED panelem s nápisem GIGABYTE, jehož barvy a efekty si můžete nastavit pomocí nástroje Gigabyte AORUS Engine (RGB Fusion).
Grafická karta Gigabyte RTX 3060 Gaming OC 12G disponuje výstupy typu 2x HDMI (2.1) a 2x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.
Gigabyte RTX 3060 Gaming OC 12G - Frekvence a Boost
Základní frekvence grafické karty Gigabyte RTX 3060 Gaming OC 12G je 1320 MHz, boost frekvence je 1837 MHz a frekvence pamětí GDDR6 pak 1875 MHz (efektivně 15000 MHz). Oproti referenčním hodnotám GeForce RTX 3060 je tedy boost frekvence zvýšena o 60 MHz. Frekvence grafických pamětí i TDP jsou nastaveny plně v referenčních hodnotách GeForce RTX 3060.
Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty Gigabyte RTX 3060 Gaming OC 12G v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
