Sapphire NITRO+ Radeon RX 6700 XT 12G
Společnost SAPPHIRE je předním výrobcem grafických karet z oněch nemnoha společností, které své produkty staví výhradně kolem grafických čipů společnosti AMD. V nabídce této společnosti tak můžete nalézt kompletní portfolio Radeonů od těch nejslabších, až po ty úplně nejvýkonnější, které jsou vydávány ve velmi populárních herních edicích Nitro a Pulse.
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další novinka s názvem Sapphire NITRO+ RX 6700 XT 12G, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafické karty Radeon RX 6700 XT jsou postavené kolem grafického čipu architektury RDNA 2 (NAVI 22 XT) společnosti AMD v plné konfiguraci. Na tento grafický čip jsou pomocí 192bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 12 GB. V generaci RDNA 2 jsou pak grafické karty Radeon RX 6700 XT zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají spodní příčky výkonnostního žebříčku. Grafické karty Radeon RX 6700 XT plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback).
Společnost Sapphire pak tuto grafickou kartu vybavila masivním systémem chlazení se třemi ventilátory Tri-X nové generace, vyššími takty grafického čipu a podporou Dual BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.
Kromě samotné grafické karty Sapphire NITRO+ RX 6700 XT 12G, balení obsahuje již jen příručku. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástroji TriXX stáhnout přímo ze stránek výrobce sami.

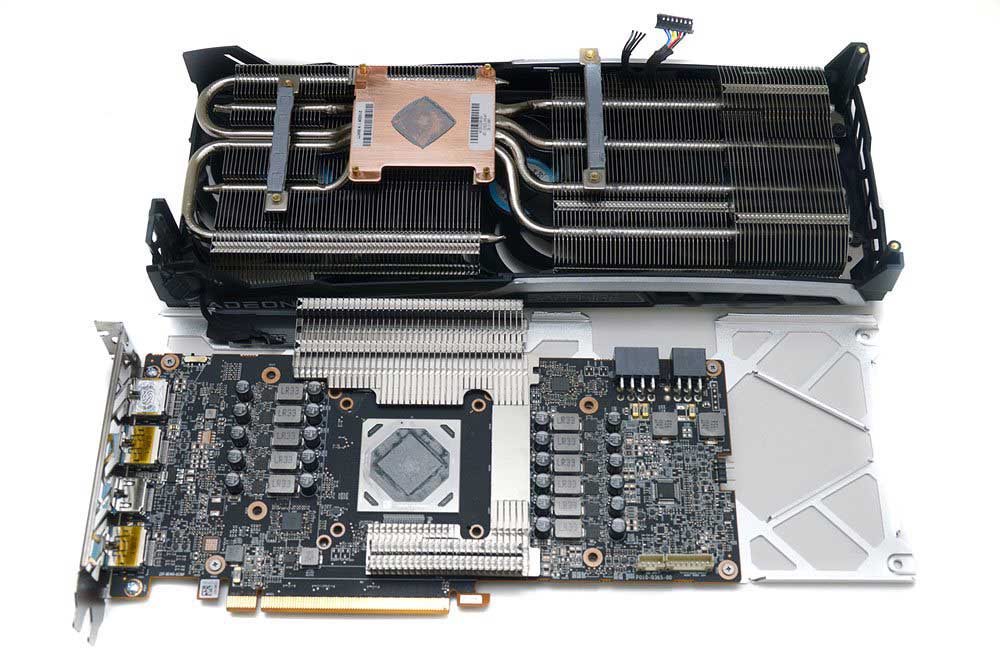

Grafická karta Sapphire NITRO+ RX 6700 XT 12G je opravdu rozměrná, na délku měří 310 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. Systém chlazaní je velmi podobný tomu, který již známe z grafické karty Sapphire NITRO+ RX 6800 16G. O chlazení se stará tentokrát dvojice pasivů složených z hlinikových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny jen čtyřmi tepelnými trubice (heatpipe) a větší měděnou dosedací základnou. Grafické paměti jsou chlazeny pomocí speciálího chladiče s vlastním žebrováním (tentokrát bez dvou heatpipes) a odpadní teplo z modůlů dělené napájecí kaskády je odváděno přes chladící podložky do žebrování obou pasivů. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.
Obrázky: zdroj lab501.ro
Aktivní část systému chlazení Sapphire NITRO+ RX 6700 XT 12G tvoří tři protiběžné ventilátory s bariérovým kroužkem COOLTECH nové generace. Krajní ventilátory mají 12 lopatek o průměru 95mm, středový ventilátor pak 9 lopatek o průměru 85mm. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Grafická karta podporuje funkci Intelligent Fan Control, která v případě nízkých teplot grafického čipu zastaví všechny ventilátory chlazení a sníží tak svou hlučnost na minimum (semi-pasivní chlazení).
Zadní strana grafické karty Sapphire NITRO+ RX 6700 XT 12G je vybavena kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení komponent. Systém chlazení přesahuje plošný spoj grafické karty o 50 mm a tento přesah je využit pro průtok chladícího vzduchu z posledního ventilátoru přes celou šířku žebrování chladiče. Výřez backplate u grafického čipu pak napomáhá jeho chlazení. V horním výřezu backplate pak naleznete BIOS Switch pro přepínání mezi režimy Performance (BIOS1) a Silent (BIOS2).
O napájení grafické karty Sapphire NITRO+ RX 6700 XT 12G se stará 9+2fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí jednoho 8-pin a jednoho 6-pin konektoru. Limit spotřeby grafického čipu je nastaven na 211/186 W (Performance/Silent) a navýšit lze až o 15%. K jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 650 W.

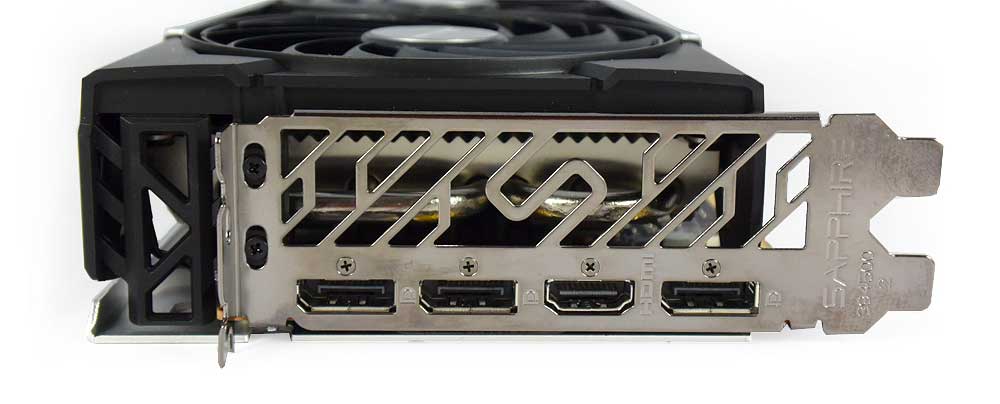

Grafická karta Sapphire NITRO+ RX 6700 XT 12G disponuje výstupy typu 1x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.
Osvětlení grafické karty
Grafická karta Sapphire NITRO+ RX 6700 XT 12G disponuje velmi pěkným RGB LED osvětlením, jehož barvy a efekty se dají nastavit za pomoci nástroje TriXX.
RGB LED osvětlení grafických karet Sapphire NITRO+ RX
Sapphire NITRO+ RX 6700 XT 12G - Frekvence a Boost
Grafická karta Sapphire NITRO+ RX 6700 XT 12G disponuje dvěma BIOSy označenými jako Performance a Silent, mezi kterými se dá přepínat pomocí switche umístěného ve výřezu backplate. Třetí poloha přepínače BIOS slouží k umožnění softwarového přepínání BIOSů pomocí nástroje Sapphire TriXX. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:
Ve výchozím režimu Performance (BIOS1) je základní frekvence grafické karty Sapphire NITRO+ RX 6700 XT 12G nastavena na 2457 MHz, herní frekvence na 2548 MHz a boost frekvence na 2622 MHz. Frekvence pamětí GDDR6 je nastavena na 2000 MHz (efektivně 16000 MHz). Oproti referenčním hodnotám Radeon RX 6700 XT je tedy základní frekvence navýšena o 136 MHz, boost frekvence o 41 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.
V režimu Silent (BIOS2) je základní frekvence grafické karty Sapphire NITRO+ RX 6700 XT 12G nastavena na 2330 MHz, herní frekvence na 2433 MHz a boost frekvence na 2615 MHz. Frekvence grafických pamětí GDDR6 je opět 2000 MHz (16000 MHz efektivně). V tomto režimu je tak boost frekvence zvýšena o 34 MHz a paměti jsou opět v refrenčních hodnotách grafických karet Radeon RX 6700 XT.
| Výpis BIOS |
Performance |
Silent |
| GPU Power limit |
211 W |
186 W |
| Fan Target Temp |
89 °C |
92 °C |
| Fan Acoustic Limit |
1650 RPM |
1650 RPM |
Z výpisu BIOS je vidět, že limit spotřeby grafického čipu je v režimu Performance (BIOS1) oproti režimu Silent (BIOS2) zvýšen o 25 W na 211 W. Cílové otáčky ventilátorů (Fan Acoustic Limit) jsou u obou BIOSů nastaveny na stejné hodnotě 1650 RPM. Cílová teplota grafického čipu (Fan Target Temp) je pak v režimu Silent zvýšena o 3°C na 92°C.
Jakých frekvencí však grafická karta Sapphire NITRO+ RX 6700 XT 12G dosahuje skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
