Sapphire NITRO+ Radeon RX 6600 XT 8G

Grafické karty Radeon RX 6600 XT jsou postavené kolem grafického čipu architektury RDNA 2 (NAVI 23 XT) společnosti AMD v plné konfiguraci. Na tento grafický čip jsou pomocí 128bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 8 GB. V generaci RDNA 2 jsou pak grafické karty Radeon RX 6600 XT zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají vrchní příčky výkonnostního žebříčku. Grafické karty Radeon RX 6600 XT plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback). Společnost Sapphire pak tuto grafickou kartu vybavila systémem chlazení se dvěma ventilátory Dual-X nové generace, vyššími takty grafického čipu a podporou Dual BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

Kromě samotné grafické karty Sapphire NITRO+ RX 6600 XT 8G, balení obsahuje již jen příručku. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástrojem TriXX stáhnout přímo ze stránek výrobce sami.

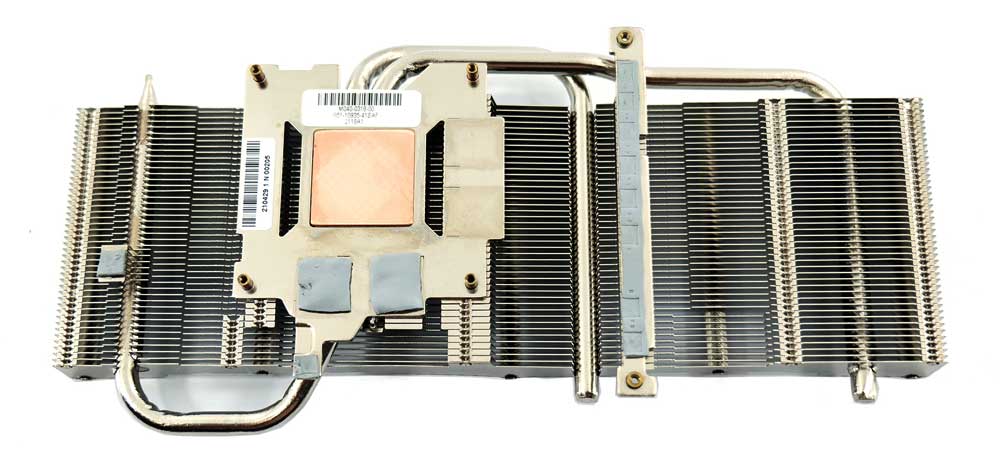

Grafická karta Sapphire NITRO+ RX 6600 XT 8G je poměrně malá, na délku měří jen 240 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará pasiv složený z hlinikových žeber, který je pro lepší odvod tepla z grafického čipu vybaven dvěma tepelnými trubice (heatpipe) s větší základnou s měděným dosedacím plátem. Grafické paměti jsou chlazeny přes dosedací základnu a odpadní teplo z modůlů napájecí kaskády je odváděno přes chladící podložku přímo do žebrování pasivu. Všechny důležité součásti grafické karty jsou tak kvalitně chlazeny.

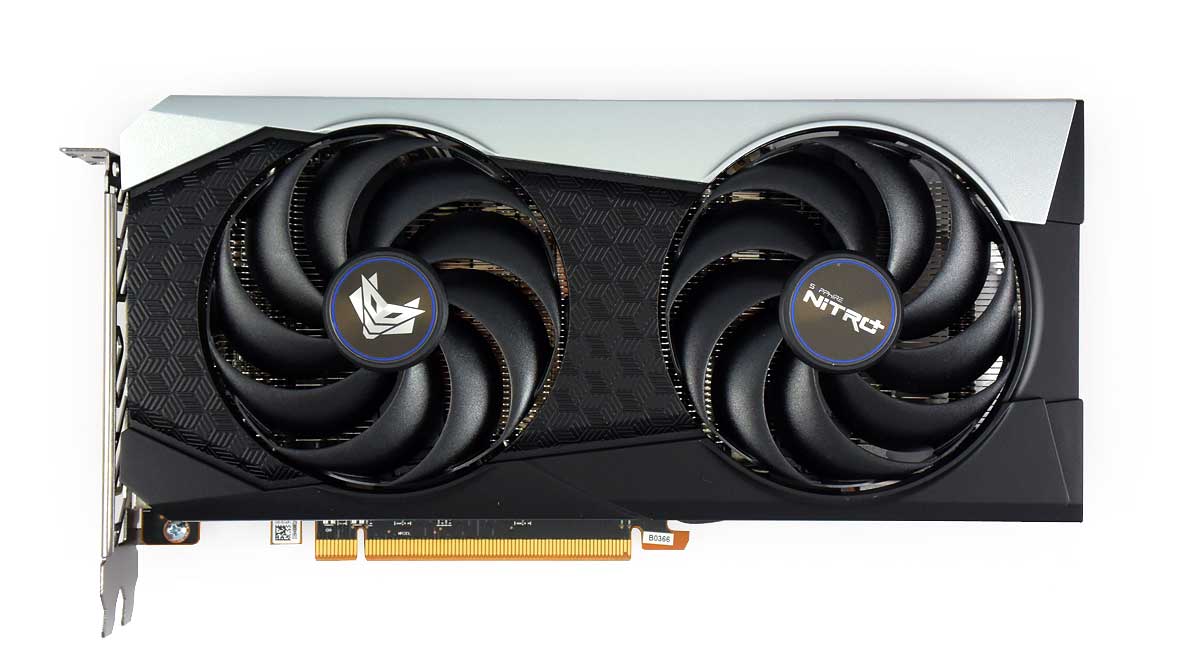

Aktivní část systému chlazení Sapphire NITRO+ RX 6600 XT 8G tvoří dva protiběžné ventilátory s po obvodu propojenými devíti lopatkami COOLTECH nové generace o průměru 90 mm (88 mm). Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Grafická karta podporuje funkci Intelligent Fan Control, která v případě nízkých teplot grafického čipu zastaví všechny ventilátory chlazení a sníží tak svou hlučnost na minimum (semi-pasivní chlazení).

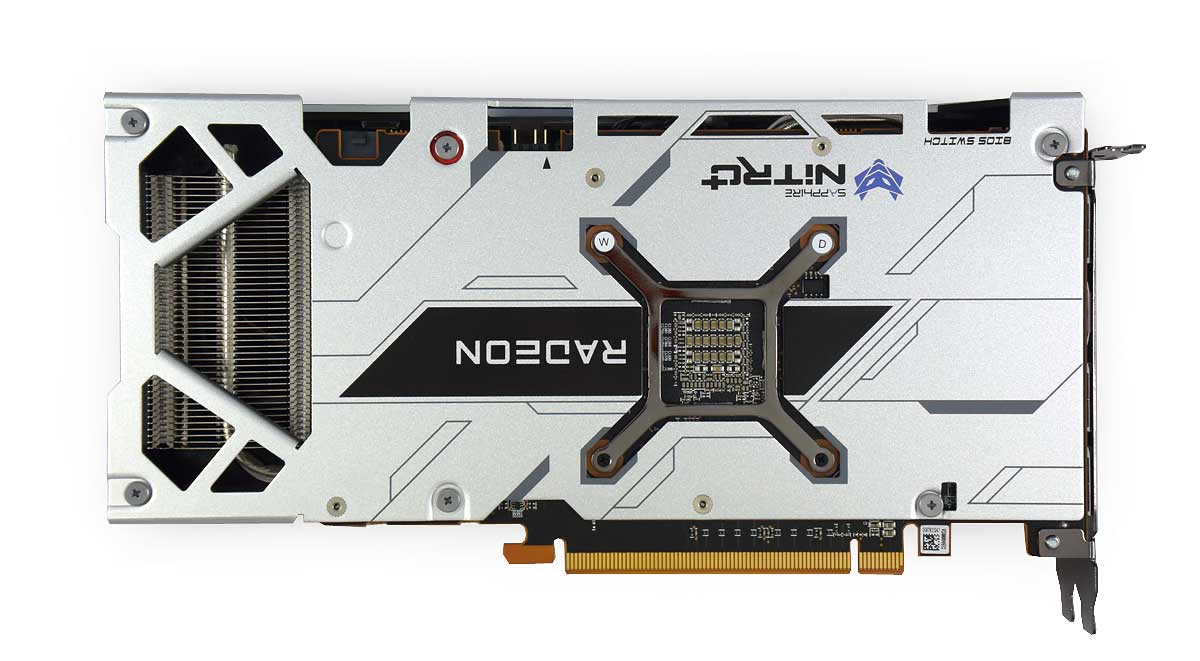

Zadní strana grafické karty Sapphire NITRO+ RX 6600 XT 8G je vybavena kovovým backplate, který slouží ke zpevnění grafické karty a ochraně jejího plošného spoje. Systém chlazení přesahuje plošný spoj grafické karty o 50 mm a tento přesah je využit pro průtok chladícího vzduchu z druhého ventilátoru přes celou šířku žebrování chladiče. Výřez backplate u grafického čipu pak napomáhá jeho chlazení. V horních výřezech backplate pak naleznete BIOS Switch pro přepínání mezi režimy Performance (BIOS1) a Silent (BIOS2), ve druhém je pak 3pinový konektor pro připojení kabelu synchronizace ARGB LED osvětlení se základní deskou.

O napájení grafické karty Sapphire NITRO+ RX 6600 XT 8G se stará 8+2fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí jednoho 8-pin konektoru. Limit spotřeby grafického čipu je nastaven na 145/130 W (Performance/Silent) a navýšit lze až o 20%. K jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 500 W.

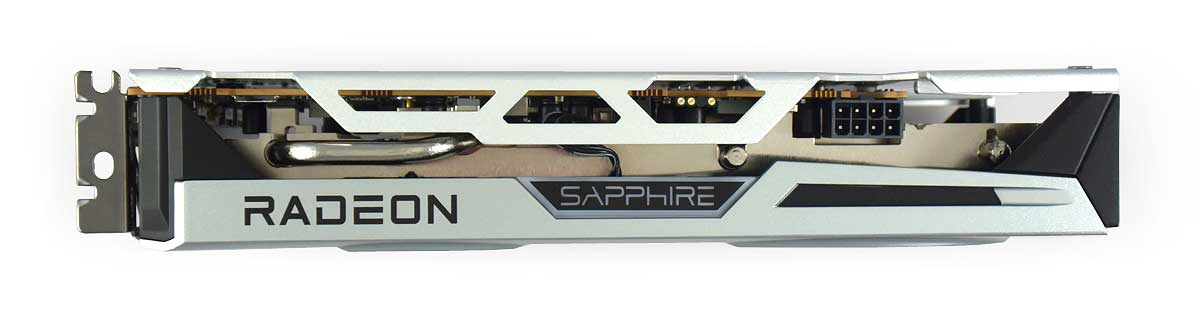

Na hřbetu grafické karty pak naleznete také decentně podsvícený panel s nápisem SAPPHIRE, jehož barvy a efekty si můžete pomocí nástroje TriXX nastavit dle svých potřeb.

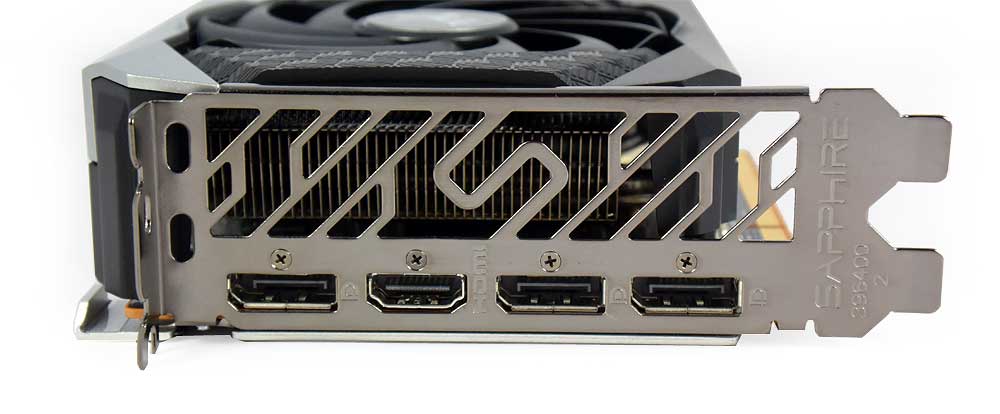

Grafická karta Sapphire NITRO+ RX 6600 XT 8G disponuje výstupy typu 1x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.

Sapphire NITRO+ RX 6600 XT 8G - Frekvence a Boost

Grafická karta Sapphire NITRO+ RX 6600 XT 8G disponuje dvěma BIOSy označenými jako Performance a Silent, mezi kterými se dá přepínat pomocí přepínače (BIOS switch) umístěného ve výřezu backplate. Třetí poloha přepínače BIOS slouží k umožnění softwarového přepínání BIOSů pomocí nástroje Sapphire TriXX. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:

Performance BIOS Silent BIOS

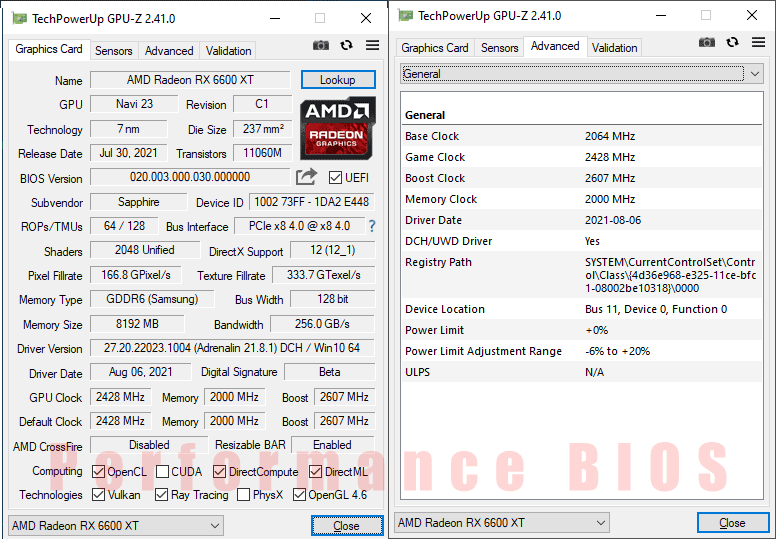

Ve výchozím režimu Performance (BIOS1) je základní frekvence grafické karty Sapphire NITRO+ RX 6600 XT 8G nastavena na 2064 MHz, herní frekvence na 2428 MHz a boost frekvence na 2607 MHz. Frekvence pamětí GDDR6 je nastavena na 2000 MHz (efektivně 16000 MHz). Oproti referenčním hodnotám Radeon RX 6600 XT je tedy základní frekvence navýšena o 96 MHz, boost frekvence o 18 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.

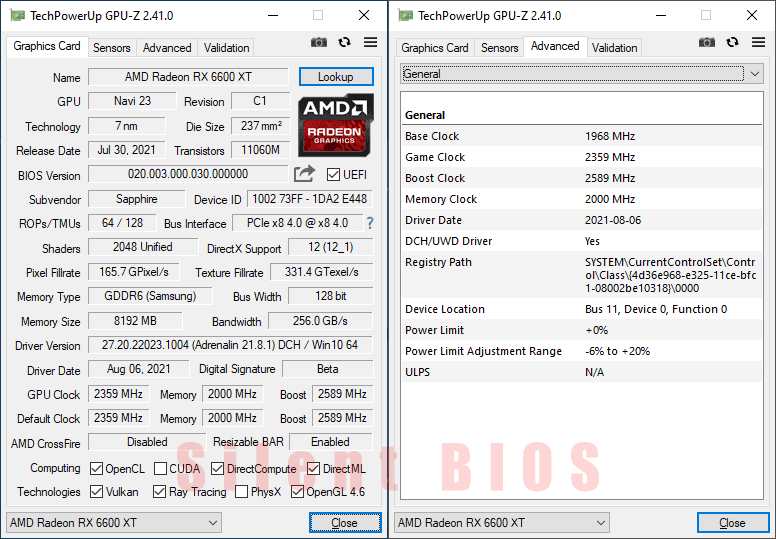

V režimu Silent (BIOS2) je základní frekvence grafické karty Sapphire NITRO+ RX 6600 XT 8G nastavena na 1968 MHz, herní frekvence na 2359 MHz a boost frekvence na 2589 MHz. Frekvence grafických pamětí GDDR6 je opět 2000 MHz (16000 MHz efektivně). V tomto režimu jsou tedy frekvence grafické karty nastaveny kompletně na referenční hodnoty Radeon RX 6600 XT.

Z výpisu BIOS je vidět, že limit spotřeby grafického čipu je v režimu Performance (BIOS1) oproti režimu Silent (BIOS2) zvýšen o 15 W na 145 W. Cílové otáčky ventilátorů (Fan Acoustic Limit) jsou u obou BIOSů nastaveny na stejné hodnotě 2200 RPM. Cílová teplota grafického čipu (Fan Target Temp) je pak v režimu Silent snížena o 1°C na 88°C. Dalo by se tak říci, že rozdíl mezi oběma BIOSy je dán prakticky jen rozdílným limitem spotřeby.

Za zmínku jistě stojí také využití pouze 8 propojovacích linek rozhraní PCI Express 4.0 (namísto běžně využívaných 16 linek). Majitelé základních desek s podporou PCI Express 4.0 tak budou mít s touto grafickou kartou jistou výhodu, protože chybějících 8 linek je u generace PCIe 4.0 (na rozdíl od PCIe 3.0) kompenzováno vyšší přenosovou rychlostí linek. V některých počítačových hrách s většími nároky na přenos dat mezi RAM a VRAM se tak majitelé novějších základních desek (s podporou PCI Express 4.0) mohou výjimečně dočkat lehce vyšší snímkové frekvence.

Jakých frekvencí však grafická karta Sapphire NITRO+ RX 6600 XT 8G dosahuje skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
