Sapphire NITRO+ Radeon RX 6800 XT SE 16G (RECENZE)
Dalším Radeonem, kterému se dnes na GPUreport podíváme na zoubek je grafické karta Sapphire NITRO+ RX 6800 XT SE 16G z nabídky společnosti SAPPHIRE. V případě této grafické karty se jedná o SPECIAL EDITION, tedy o speciální edici, která přichází v bohatší výbavě. Jaká tedy je a vyplatí se vůbec?
gpureport.cz  Pavel Šantrůček  01.09.2021

OBSAH:
1. Sapphire NITRO+ RX 6800 XT SE 16G
6. Porovnání provozních vlastností
2. Sapphire TriXX
7. Porovnání výkonu
3. Jak se testují grafické karty
8. Přetaktování a Undervolting
4. Testy provozních vlastností
9. Hodnocení
5. Zaostřeno na spotřebu


Sapphire NITRO+ Radeon RX 6800 XT Special Edition 16G

Společnost SAPPHIRE je předním výrobcem grafických karet z oněch nemnoha společností, které své produkty staví výhradně kolem grafických čipů společnosti AMD. V nabídce této společnosti tak můžete nalézt kompletní portfolio Radeonů od těch nejslabších, až po ty úplně nejvýkonnější, které jsou vydávány ve velmi populárních herních edicích Nitro a Pulse.

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude novinka s názvem Sapphire NITRO+ RX 6800 XT SE 16G, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.

Alza.cz



Popis grafické karty Sapphire NITRO+ RX 6800 XT SE 16G
Zdroj: Alza.cz



Grafické karty Radeon RX 6800 XT jsou postavené kolem grafického čipu architektury RDNA 2 (NAVI 21 XT) společnosti AMD se čtyřmi deaktivovanými jednotkami WGP (Work Group Procesor). Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 16 GB. V generaci RDNA 2 jsou pak grafické karty Radeon 6800 XT zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají ty nejvyšší příčky výkonnostního žebříčku. Grafické karty Radeon RX 6800 XT plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback). Společnost Sapphire pak tuto grafickou kartu vybavila systémem chlazení Tri-X se třemi ventilátory nové generace, vyššími takty grafického čipu a podporou Dual BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.



Sapphire NITRO+ RX 6800 XT SE 16G; balení



Kromě samotné grafické karty Sapphire NITRO+ RX 6800 XT SE 16G, balení obsahuje již jen příručku. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástrojem TriXX stáhnout přímo ze stránek výrobce sami.



Sapphire NITRO+ RX 6800 XT SE 16G; čelní strana



Grafická karta Sapphire NITRO+ RX 6800 XT SE 16G je rozměrná, na délku měří 310 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará trojice pasivů složených z hlinikových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny šesti tepelnými trubice (heatpipe) a větší měděnou dosedací základnou. Odpadní teplo z modulů grafických pamětí a napájecí kaskády je odváděno do speciálího chladiče s vlastním žebrováním a dvěma dalšími plochými tepelnými trubicemi. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.



Sapphire NITRO+ RX 6800 XT SE 16G; chladič  Sapphire NITRO+ RX 6800 XT SE 16G; chladič VRAM a VRM
Obrázky Sapphire NITRO+ RX 6800 XT 16G: zdroj kitguru.net



Aktivní část systému chlazení Sapphire NITRO+ RX 6800 XT SE 16G tvoří tři protiběžné ventilátory s bariérovým kroužkem COOLTECH nové generace. Krajní ventilátory mají 12 lopatek o průměru 95mm, středový ventilátor pak 9 lopatek o průměru 85mm. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Technologie uchycení ventilátorů Quick Connect pak zajišťuje jejich velmi snadnou výměnu při poruše, nebo odmontování při údržbě. Grafická karta podporuje funkci Intelligent Fan Control, která v případě nízkých teplot grafického čipu zastaví všechny ventilátory chlazení a sníží tak svou hlučnost na minimum (semi-pasivní chlazení).



Sapphire NITRO+ RX 6800 XT SE 16G; zadní strana



Zadní strana grafické karty Sapphire NITRO+ RX 6800 XT SE 16G je vybavena kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení komponent. Systém chlazení přesahuje plošný spoj grafické karty o 50 mm a tento přesah je využit pro průtok chladícího vzduchu z posledního ventilátoru přes celou šířku žebrování chladiče. Výřez backplate u grafického čipu pak napomáhá jeho chlazení. V horním výřezu backplate pak naleznete BIOS Switch pro přepínání mezi režimy Performance (BIOS1) a Silent (BIOS2).



Sapphire NITRO+ RX 6800 XT SE 16G; horní strana



O napájení grafické karty Sapphire NITRO+ RX 6800 XT SE 16G se stará 13+3fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí dvou 8-pin konektorů. Limit spotřeby grafického čipu je nastaven na 289/264 W (Performance/Silent) a navýšit lze až o 15%. TBP (Total Board Power) grafické karty by se tak mělo pohybovat někde kolem 350 W a výrobce k jejímu provozu doporučuje zdroj o výkonu minimálně 850 W.

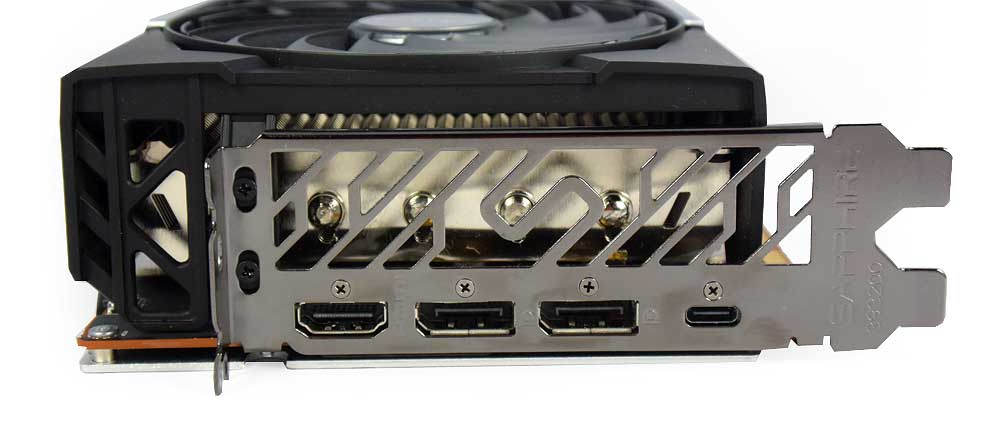

Sapphire NITRO+ RX 6800 XT SE 16G obrazové výstupy



Grafická karta Sapphire NITRO+ RX 6800 XT SE 16G disponuje výstupy typu 1x HDMI (2.1), 2x DP (1.4a) a 1x USB-C (VirtualLink). Všechny typy výstupů podporují přenos videsignálu až 8K/60Hz.



Osvětlení grafické karty

Grafická karta Sapphire NITRO+ RX 6800 16G disponuje velmi pěkným RGB LED osvětlením, jehož barvy a efekty se dají nastavit za pomoci nástroje TriXX. V edici Special Edition jsou pak ARGB LED osvětlením vybaveny také všechny ventilátory chlazení.

RGB LED osvětlení grafických karet Sapphire NITRO+ RX SE



Sapphire NITRO+ RX 6800 XT SE 16G - Frekvence a Boost

Grafická karta Sapphire NITRO+ RX 6800 XT SE 16G disponuje dvěma BIOSy označenými jako Performance a Silent, mezi kterými se dá přepínat pomocí přepínače (BIOS switch) umístěného ve výřezu backplate. Třetí poloha přepínače BIOS slouží k umožnění softwarového přepínání BIOSů pomocí nástroje Sapphire TriXX. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:

Sapphire NITRO+ RX 6800 XT SE 16G; OC mode

Ve výchozím režimu Performance (BIOS1) je základní frekvence grafické karty Sapphire NITRO+ RX 6800 XT SE 16G nastavena na 1925 MHz, herní frekvence na 2110 MHz a boost frekvence na 2360 MHz. Frekvence pamětí GDDR6 je nastavena na 2000 MHz (efektivně 16000 MHz). Oproti referenčním hodnotám Radeon RX 6800 XT je tedy základní frekvence navýšena o 100 MHz, boost frekvence o 110 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.

Sapphire NITRO+ RX 6800 XT SE 16G; Silent mode

V režimu Silent (BIOS2) je základní frekvence grafické karty Sapphire NITRO+ RX 6800 XT SE 16G nastavena na 1850 MHz, herní frekvence na 2045 MHz a boost frekvence na 2285 MHz. Frekvence grafických pamětí GDDR6 je opět 2000 MHz (16000 MHz efektivně). Oproti referenčním hodnotám Radeon RX 6800 XT je tedy základní frekvence navýšena o 25 MHz, boost frekvence o 75 MHz. Grafické paměti jsou taktovány opět v referenčních hodnotách Radeon RX 6800 XT.

Výpis BIOS Performance Silent
GPU Power limit 289 W 264 W
Fan Target Temp 91 °C 91 °C
Fan Acoustic Limit 1450 RPM 1200 RPM



Z výpisu BIOS je vidět, že limit spotřeby grafického čipu je v režimu Performance (BIOS1) oproti režimu Silent (BIOS2) zvýšen o 25 W na 289 W a stejně tak i cílové otáčky ventilátorů chlazení (Fan Acoustic Limit) z 1200 ot/min na 1450 ot/min. Cílové teploty grafického čipu (Fan Target Temp) jsou pak v obou provozních režimech nastaveny shodně na 91 °C.



Jakých frekvencí však grafická karta Sapphire NITRO+ RX 6800 XT SE 16G dosahuje skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
