Asus DUAL GeForce RTX 3060 Ti O8G V2
Společnost Asus je známým a celosvětově velice populárním výrobcem (nejen) grafických karet, jehož výrobní portfolio tvoří grafické karty postavené kolem obou producentů grafických čipů, tedy jak AMD, tak také společnosti NVIDIA. Mezi hráči počítačových her je asi nejuznávanější edicí grafických karet této společnosti značka ROG (Republic Of Gamers) STRIX, ale jistě nesmíme zapomenout ani na jiné známe edice, jakou jsou například Expedition, Turbo, Phoenix, TUF, Dual či Cerberus.
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další naprostá novinka s názvem Asus DUAL RTX 3060 Ti O8G V2, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafické karty GeForce RTX 3060 Ti jsou postavené kolem grafického čipu architektury Ampere GA104 (GA104-200-A1) společnosti NVIDIA s jedním deaktivovaným blokem GPC (Graphics Processing Cluster) a jedním další blokem TPC (Texture/Processor Cluster). Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 8 GB. V generaci Ampere jsou pak GeForce RTX 3060 Ti zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají ty nejvyšší příčky výkonnostního žebříčku. Grafické karty GeForce RTX 3060 Ti plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback) a DLSS (Deep Learning Super Sampling).
Společnost Asus pak tuto grafickou kartu vybavila systémem chlazení se dvěma ventilátory AXIAL-TECH nové generace, lehce vyššími takty grafického čipu a podporou Dual BIOS.. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.
Kromě samotné grafické karty Asus DUAL RTX 3060 Ti O8G V2, balení obsahuje ještě poděkování, příručku a kartičku DUAL. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástrojem GPU Tweak II stáhnout přímo ze stránek výrobce sami.
Grafická karta Asus DUAL RTX 3060 Ti O8G V2 měří na délku 269 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará dvojice pasivů složených z hlinikových žeber, které jsou pro lepší odvod tepla z grafického čipu propojeny šesti tepelnými trubicemi (heat pipe) a větší dosedací základnou. Grafické paměti jsou přes dosedací základnu chlazeny společně s grafickým čipem. Odpadní teplo z přední části modulů napájecí kaskády je odváděno do žebrování většího předního pasivu a z druhé části modulů napájecí kaskády (pro VRAM) pak do menšího zadního pasivu. Všechny důležité součásti grafické karty jsou tak kvalitně chlazeny. Obrázek chladiče se mi tentokrát bohužel sehnat nepodařilo (ani jsem neměl možnost demontovat chladič).
Aktivní část systému chlazení Asus DUAL RTX 3060 Ti O8G V2 tvoří dva 100mm ventilátory s bariérovým kroužkem AXIAL-TECH nové generace. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Ventilátory jsou rozděleny do dvou chladících zón a jejich otáčky řízeny nezávidle (asynchronně). První zónu tvoří přední ventilátor, druhou zónu pak ventilátor zadní. Grafická karta podporuje funkci 0dB FAN, která v případě nízkých teplot pod 55 °C zastaví všechny ventilátory chlazení a sníží tak hlučnost na minimum (semi-pasivní chlazení)..
Zadní strana grafické karty Asus DUAL RTX 3060 Ti O8G V2 je vybavena kovovým backplate, který slouží ke zpevnění grafické karty a ochraně jejího plošného spoje. Výřez backplate u grafického čipu a napěťových regulátorů napomáhá jejich chlazení. V horním výřezu backplate pak naleznete BIOS Switch pro přepínání mezi režimy Quiet (BIOS1) a Performance (BIOS2).
O napájení grafické karty Asus DUAL RTX 3060 Ti O8G V2 se stará 8+2fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí jenoho 8-pin konektoru. Celý PCB grafické karty je víceméně identický s tím, který známe z grafické karty Asus TUF RTX 3060 Ti O8G Gaming. TDP grafické karty je nastaveno na 200 W (navýšit lze o 8% na max. 216 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 750 W. Pěkně pak působí duhově podsvícený proužek pod nápisem ASUS, který je však statický a jeho barvy a efekty nijak změnit nejdou.
Grafická karta Asus DUAL RTX 3060 Ti O8G V2 disponuje bohatou výbavou obrazových výstupů. Najdeme zde výstupy typu 2x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.
Asus DUAL RTX 3060 Ti O8G V2 - Frekvence a Boost
Grafická karta Asus DUAL RTX 3060 Ti O8G V2 disponuje dvěma BIOSy označenými jako Performance mode a Quiet mode, mezi kterými se dá přepínat pomocí switche umístěného ve výřezu backplate. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Quiet. Rozdíly mezi oběma BIOSy jsou následující:
Ve výchozím režimu Quiet mode (BIOS1) je základní frekvence grafické karty Asus DUAL RTX 3060 Ti O8G V2 nastavena na 1410 MHz, boost frekvence na 1710 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). TDP grafické karty je pak nastaveno na 200 W. Oproti referenčním hodnotám GeForce RTX 3060 Ti je tedy boost frekvence navýšena o 45 MHz. TDP a frekvence grafických pamětí jsou nastaveny na referenční hodnoty.

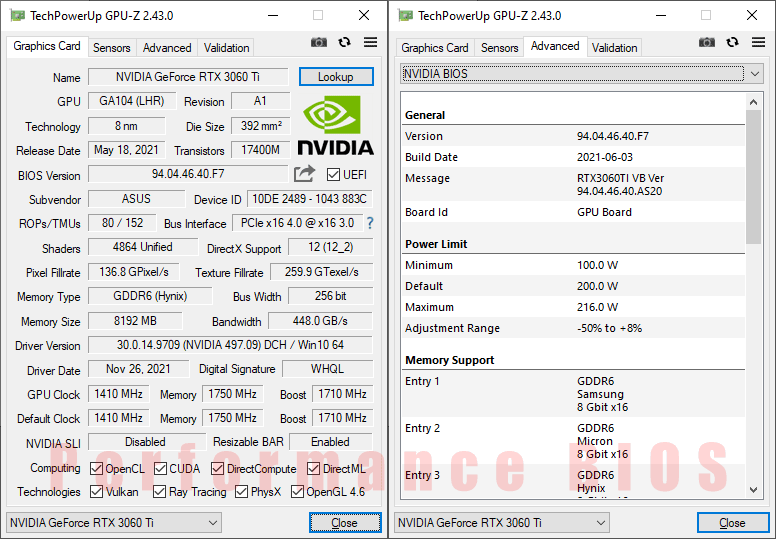

V režimu Performance mode (BIOS2) je základní frekvence grafické karty Asus DUAL RTX 3060 Ti O8G V2 nastavena na 1410 MHz, boost frekvence na 1710 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). TDP grafické karty je pak nastaveno opět na 200 W. Jak tedy můžete vidět, frekvence i TDP se u obou BIOSů neliší a jediným rozdílem tak tedy bude rozdílné nastavení křivky závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.
Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty Asus DUAL RTX 3060 Ti O8G V2 v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
