NVIDIA GeForce RTX 4060 Ti Founders Edition 8G
NVIDIA Founder's Edition jsou grafické karty vyráběné přímo společností NVIDIA a navrženy tak, aby hráčům počítačových her poskytovaly nejlepší design, kvalitní komponenty, co nejvyšší výkon a samozřejmě také co nejlepší provozní vlastnosti. Grafické karty Founder's Edition si ale bohužel v našich končinách koupit nemůžete, můžete si je však objednat na oficiálním webu společnosti NVIDIA.
My jsme si na GPUreport otestovali již nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další naprostá novinka s názvem NVIDIA RTX 4060 Ti Founders Edition 8G z nové generace grafických karet Ada Lovelace společnosti NVIDIA. Tu mi k dnešním testům zapůjčila přímo společnost NVIDIA, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafické karty GeForce RTX 4060 Ti jsou postavené kolem grafického čipu architektury Ada Lovelace AD106 (AD106-350-A1) společnosti NVIDIA s jedním deaktivovaným blokem TPC (Texture/Processor Cluster). Na tento grafický čip jsou pomocí 128bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 8 nebo 16 GB (Clamshell). V generaci Ada Lovelace jsou pak GeForce RTX 4060 Ti zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají nejvyšší příčky výkonnostního žebříčku. Grafické karty GeForce RTX 4060 Ti plně podporují nejnovější grafické rozhraní Vulkan a DirectX 12 Ultimate, a také proprietární technologii DLSS (Deep Learning Super Sampling), včetně nejnovější verze DLSS 3 (Frame Generation).
Společnost NVIDIA pak tuto grafickou kartu vybavila firemním systémem chlazení „Founders Edition“ se dvěma protilehlými ventilátory. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.
Balení je velmi úhledné. Kromě samotné grafické karty NVIDIA RTX 4060 Ti Founders Edition 8G balení obsahuje dvě příručky (Quick Start a Support Quide) a také redukci napájení grafické karty 1x 8-pin / 1x 16-pin (12VHPWR).
Grafická karta NVIDIA RTX 4060 Ti Founders Edition 8G je malá, na délku měří 243 mm a na základní desce vám zabere jen 2 rozšiřující sloty. O chlazení grafické karty se stará prakticky totožný systém chlazení, který jsme mohli vidět u grafické karty NVIDIA RTX 4070 Founders Edition. Jedná se tedy o pasiv složený z hliníkových žeber, který je pro lepší odvod tepla vybaven čtyřmi tepelnými trubicemi (heat pipes) a velkou měděnou dosedací základnou. Odpadní teplo z grafických pamětí je odváděno do přilehlé patice základny a z modulů napájecí kaskády pak do rámu chladiče. Všechny důležité komponenty grafické karty jsou tak kvalitně chlazeny.
Obrázky: zdroj nvidia.com a techpowerup.com
Aktivní část systému chlazení tvoří dva protilehlé 90mm ventilátory s barierovým kroužkem. První ventilátor ofukuje chladící základnu a proud vháněného ohřátého vzduchu je vytlačován přes bracket ven z počítačové skříně. Druhý ventilátor je umístěn na zadní straně grafické karty a nasává vzduch přes žebrování pasivu a jeho tepelné trubice. Ohřátý vzduch pak přes tento ventilátor putuje dál do počítačové skříně směrem k procesoru a operačním pamětem, odkud ho pak musí "vyhnat" systémové ventilátory počítačové skříně. Ventilátory jsou rozděleny do dvou samostatných chladících zón a jejich otáčky jsou řízeny nezávisle (asynchronně). První zónu má na starosti zadní ventilátor, druhou zónu psak ventilátor přední. Grafická karta NVIDIA RTX 4060 Ti Founders Edition 8G podporuje semi-pasivní chlazení, které v případě nízkých teplot grafického čipu oba ventilátory zastaví a zamezí tak zbytečné hlučnosti.
| ZÓNA |
FAN |
MIN RPM |
MAX RPM |
| Fan 1 |
Zadní |
1400 (30%) |
4100 |
| Fan 2 |
Přední |
1400 (30%) |
4100 |
Na zadní straně grafické karty naleznete jen "nasávací" ventilátor a vše ostatní je překryté. Tedy včetně velmi krátkého plošného spoje (PCB) grafické karty s výřezem pro průtok chladícího vzduchu ze zadního ventilátoru.
O napájení grafické karty NVIDIA RTX 4060 Ti Founders Edition 8G se stará zřejmě 4+2fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí nového 16-pin (12+4) konektoru 12VHPWR (redukce na 1x 8-pin je součástí balení). Limit spotřeby grafické karty je nastaven na 160 W (navýšit lze o 9% na 175 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 550 W.

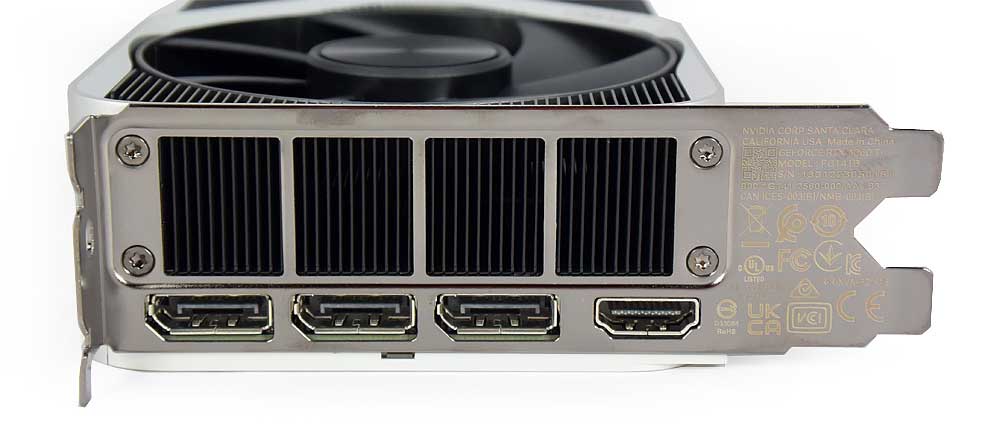

Grafická karta NVIDIA RTX 4060 Ti Founders Edition 8G disponuje obrazovými výstupy 1x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.
A když už jsme u těch obrazovaný výstupů, je třeba také poznamenat, že grafické karty generace Ada Lovelace dostaly do vínku také nové hardwarové dekodéry (NVDEC) a enkodéry (NVENC) s nativní podporou formátu AV1 (ostatní formáty jsou samozřejmě podporována také). Grafické karty GeForce RTX 4060 Ti disponují celkem jedním aktivním dekodérem NVDEC a jedním encodérem NVENC.
NVIDIA RTX 4060 Ti Founders Edition 8G - Frekvence a Boost
BIOS
Základní frekvence grafické karty NVIDIA RTX 4060 Ti Founders Edition 8G je nastavena na 2310 MHz, boost frekvence na 2535 MHz a frekvence grafických pamětí GDDR6 na 2250 MHz (efektivně 18000 MHz). Limit spotřeby grafické karty je pak nastaven na 160 W (s možnosti navýšení na 175 W). V případě Founders Edition je tedy pochopitelně vše nastaveno na referenční hodnoty GeForce RTX 4060 Ti.
Za zmínku stojí také využití pouze 8 propojovacích linek rozhraní PCI Express 4.0 (namísto běžně využívaných 16 linek). Majitelé základních desek s podporou PCI Express 4.0 tak budou mít s touto grafickou kartou jistou výhodu, protože chybějících 8 linek je u generace PCIe 4.0 (na rozdíl od PCIe 3.0) kompenzováno vyšší přenosovou rychlostí linek. V některých počítačových hrách s většími nároky na přenos dat mezi RAM a VRAM se tak majitelé novějších základních desek (s podporou PCI Express 4.0) mohou výjimečně dočkat lehce vyšší snímkové frekvence.
Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty NVIDIA RTX 4060 Ti Founders Edition 8G v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
