MSI GeForce RTX 4080 SUPER 16G GAMING X SLIM
Společnost MSI je jedním z několika předních výrobců, který své grafické karty staví kolem grafických čipů obou konkurenčních společností, tedy společnosti AMD i NVIDIA. Jako výrobce grafických karet je společnost MSI (nejen) v našich končinách velice populární, a to zejména díky svým grafickým kartám z herní edice Gaming a Suprim. Tyto grafické karty si totiž získaly oblibu mezi hráči, kteří krom dobrého výkonu u grafických karet vyžadují také nízkou hlučnost. Kromě této jasně nejpopulárnější edice Gaming, můžete v nabídce společnosti MSI nalézt také další edice grafických karet, jako jsou například Duke, Armor, GT, Ventus či Mech
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další novinka s názvem MSI RTX 4080 SUPER 16G GAMING X SLIM, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafické karty GeForce RTX 4080 SUPER jsou postavené kolem grafického čipu architektury Ada Lovelace AD103 (AD103-400-A1) společnosti NVIDIA v plné konfiguraci. Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6X o kapacitě 16 GB. V generaci Ada Lovelace jsou pak GeForce RTX 4080 SUPER zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají ty vyšší příčky výkonnostního žebříčku. Grafické karty GeForce RTX 4080 SUPER plně podporují nejnovější grafické rozhraní Vulkan a DirectX 12 Ultimate, a také proprietární technologii DLSS (Deep Learning Super Sampling), včetně nejnovější verze DLSS 3 (Frame Generation).
Společnost MSI pak tuto grafickou kartu vybavila výkonným systémem chlazení TRI FROZR 3 se třemi ventilátory, vyššími takty grafického čipu, pěkným ARGB LED osvětlením a podporou Dual BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.
Kromě samotné grafické karty MSI RTX 4080 SUPER 16G GAMING X SLIM balení obsahuje také příručku, kovovou vzpěru, která slouží k pevnému uchycení grafické karty a zabránění jejímu průhybu ve slotu PCIe v případě, když je grafická karta v PC instalována do vodorovné pozice (naležato), a také redukci napájení 16-pin/3x 8-pin. Žádné DVD s ovladači a nástrojem pro snadné přetaktování MSI Center či MSI Afterburner jsem v krabici nenašel, ty si však budete moci stáhnout sami přímo ze stránek výrobce.

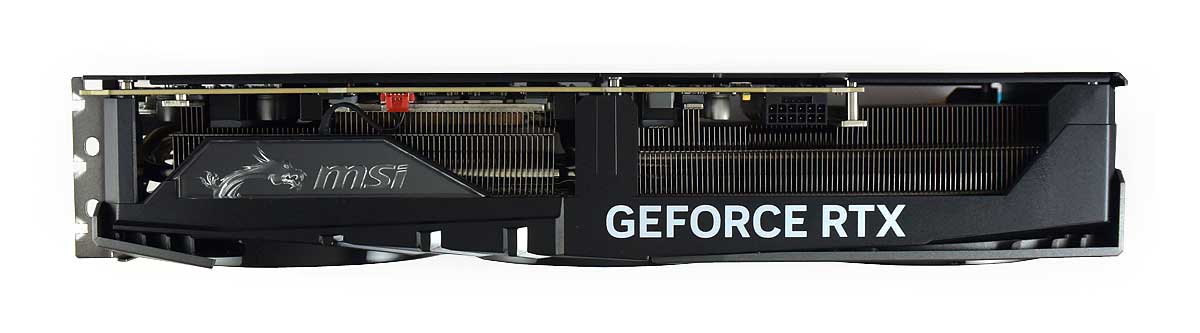

Grafická karta MSI RTX 4080 SUPER 16G GAMING X SLIM je rozměrná, na délku měří 322 mm a na základní desce vašeho počítače zabere celkem 4 rozšiřující sloty. O chlazení se stará systém chlazení TRI-FROZR 3 s dvojicí pasivů složených z hliníkových žeber, které jsou pro lepší odvod tepla z graficého čipu vybaveny šesti tepelnými trubicemi (heat pipes) a větší měděnou a poniklovanou dosedací základnou. Grafické paměti jsou chlazeny společně s grafickým čipem přes dosedací základnu, odpadní teplo z modulů dělené napájecí kaskády je pak odváděno do žebrování obou pasivů. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.
Obrázek chlazení: zdroj msi.com
Aktivní část systému chlazení MSI RTX 4080 SUPER 16G GAMING X SLIM tvoří tři 100/95mm ventilátory v nejnovější verzi TORX 5.0 s devíti aerodynamicky tvarovanými lopatkami, které jsou po trojici u obvodu propojeny. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Ventilátory jsou rozděleny do dvou chladících zón a jejich otáčky řízeny nezávidle (asynchronně). Do první zóny spadá přední a středový ventilátor, druhou zónu chlazení pak má na starosti ventilátor zadní. Grafická karta MSI RTX 4080 SUPER 16G GAMING X SLIM podporuje technologii ZERO FROZR, která v případě nízkých teplot všechny ventilátory zcela odstaví a sníží tak hlučnost na minimum (semi-pasivní chlazení).
| ZÓNA |
FAN |
MIN RPM |
MAX RPM |
| Fan 1 |
Přední + středový |
1000 (30%) |
3600 (100%) |
| Fan 2 |
Zadní |
1000 (30%) |
3600 (100%) |
Zadní strana grafické karty MSI RTX 4080 SUPER 16G GAMING X SLIM je vybavena kovovým backplate, který slouží ke zpevnění grafické karty a ochraně jejího plošného spoje. Systém chlazení přesahuje plošný spoj grafické karty o 80/65 mm a tento přesah je využit pro průtok chladícího vzduchu ze zadního ventilátoru přes celou šířku žebrování chladiče. Výřez backplate u grafického čipu pak napomáhá jeho chlazení. V horním výřezu backplate (vedle napajecího konektoru 12VHPWR) je pak umístěn BIOS switch pro přepínání mezi režimy Silent a Gaming.
O napájení grafické karty se stará zřejmě 13+3fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí nového 16-pin (12+4) konektoru 12VHPWR (redukce na 3x 8-pin je součástí balení). Limit spotřeby grafické karty je nastaven na 320 W (navýšit lze o 16% na 370 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 850 W. Podobně jako u grafických karet Gaming TRIO a SUPRIM, i zde je na PCB umístěna bezpečnostní pojistka, která chrání grafickou kartu před elektrickým poškozením.
Grafická karta MSI RTX 4080 SUPER 16G GAMING X SLIM disponuje výstupy typu 2x HDMI (2.1) a 2x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.
A když už jsme u těch obrazovaný výstupů, je třeba také poznamenat, že grafické karty generace Ada Lovelace dostaly do vínku také nové hardwarové dekodéry (NVDEC) a enkodéry (NVENC) s nativní podporou formátu AV1 (ostatní formáty jsou samozřejmě podporována také). Grafické karty GeForce RTX 4080 SUPER disponují celkem jedním aktivním dekodérem NVDEC a dvěma aktivními encodéry NVENC. To je myslím dobrá zpráva například pro všechny „streamery“, kteří tak mohou v reálném čase hrát (bez ztráty výkonu) a při tom streamovat video ve formátu AV1 až do rozlišení 8K při 60 snímcích za sekundu.
Na druhou stranu zamrzí absence podpory DisplayPort 2.1, kterou konkurence u svých grafických karet již nabízí. Na monitory s podporou DisplayPort 2.1 si však budeme muset ještě nějakou tu chvilku počkat.
MSI RTX 4080 SUPER 16G GAMING X SLIM - Frekvence a Boost
Grafická karta MSI RTX 4080 SUPER 16G GAMING X SLIM disponuje dvěma BIOSy označenými jako Silent a Gaming, mezi kterými se dá přepínat pomocí switche umístěného na hřbetu grafické karty. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Silent. Rozdíly mezi oběma BIOSy jsou následující:
Silent BIOS
Ve výchozím režimu Silent (BIOS1) je základní frekvence grafické karty MSI RTX 4080 SUPER 16G GAMING X SLIM nastavena na 2295 MHz, boost frekvence na 2610 MHz a frekvence pamětí GDDR6X na 1438 MHz (efektivně 23000 MHz). Limit spotřeby grafické karty je pak nastaven na 320 W. Oproti referenčním hodnotám GeForce RTX 4080 SUPER je tedy boost frekvence navýšena o 60 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.
Gaming BIOS
V režimu Gaming (BIOS2) je základní frekvence grafické karty MSI RTX 4080 SUPER 16G GAMING X SLIM nastavena na 2295 MHz, boost frekvence na 2610 MHz a frekvence pamětí GDDR6X opět na 1438 MHz (efektivně 23000 MHz). A protože se v tomto režimu nezměnil ani limit spotřeby, jediným rozdílem tak bude jinak nastavená křivka závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.
Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty MSI RTX 4080 SUPER 16G GAMING X SLIM v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
